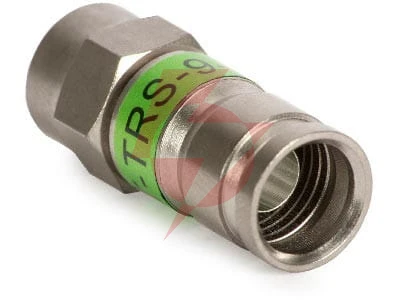

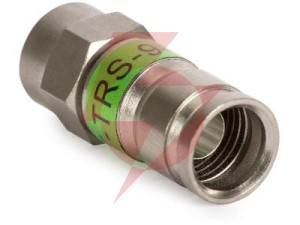

Złącze f triset-113 pct kompresowane

Charakterystyka

• Szerokie pasmo pracy do 2,4 ghz,
• Wodoszczelność połączenia złącza z kablem,
• Odporność na korozję - wykonane w całości ze metali kolorowych i najwyższej jakości dielektryka,
• Bardzo małe tłumienie w całym paśmie pracy
• Znakomite dopasowanie do linii transmisyjnej w całym paśmie pracy
• Bardzo prosty i szybki montaż - sposób zaciskania: kompresja wzdłużna,
• Poprawnie zaciśnięte złącze jest bardzo trudno zerwać z przewodu - dwa pierścienie kompresyjne,
• Złącze stanowi monolit
• Idealny kontakt rdzenia z pinem złącza zapewnia "system czterolistnej koniczyny"
• Wymiarowo dopasowane jest do rodziny przewodów triset-113
• Konstrukcja tego złącza chroniona jest licznymi patentami,
• Do przykręcania złącza do gniazda można stosować klucz 7/16",
• Porównując to złącze z innymi należy zaznaczyć iż szybkość, pewność montażu i stabilność wykonanego połączenia odpowiadają cenie złącza.

Specyfikacja techniczna

• Nazwa: złącze f trs-9 nt pct kompresyjne do kabli triset-113
• Materiał:
• Podstawowy materiał złącza: mosiądz 360
• Wykończenie złącza: nikiel
• Uszczelka: guma etyleno propylenowa
• Wymiary fizyczne:
• Średnica zewnetrzna: 11,1mm
• Średnica wewnętrzna: 8,5mm
• Średnica wewnętrznej tuleji: 5mm
• Parametry elektryczne:
• Tłumienie odbić: -28dB do 3 ghz
• Tłumienie wtrąceń: -0,2dB do 3 ghz
• Ekranowanie: -80dB
