Osprzęt łączeniowy obejmuje elementy do wykonywania połączeń elektrycznych i mechanicznego prowadzenia przewodów w instalacjach niskiego napięcia. Kategoria jest przeznaczona do prac montażowych i serwisowych w rozdzielnicach, puszkach instalacyjnych, trasach kablowych oraz szafach sterowniczych. W praktyce są to komponenty, które decydują o jakości styku, stabilności połączenia, ergonomii montażu i odporności instalacji na warunki środowiskowe.
W ofercie znajdują się trzy główne grupy: złączki instalacyjne i szynowe, puszki instalacyjne oraz końcówki kablowe do zarabiania żył miedzianych i aluminiowych. Dobór osprzętu wykonuje się pod kątem przekroju przewodu, prądu roboczego, napięcia znamionowego, warunków pracy (temperatura, wilgotność, zapylenie), wymaganej klasy palności materiału oraz sposobu montażu.
Rozwiązania z tej kategorii są stosowane zarówno w instalacjach mieszkaniowych, jak i w aplikacjach przemysłowych, gdzie wymagana jest powtarzalność połączeń, czytelna organizacja okablowania i szybki serwis bez degradacji parametrów styku.
Jeżeli potrzebujesz doboru urządzeń, weryfikacji parametrów technicznych, sprawdzenia kompatybilności elementów lub konsultacji projektowej, wyślij zapytanie przez formularz kontaktowy: sklepelraf.pl/pl/contact.
Przeanalizujemy wymagania instalacji i pomożemy dobrać optymalną konfigurację zgodnie z przeznaczeniem i warunkami pracy.
Lista produktów
Tulejka kablowa izolacyjna podwójna 0,75mm2, AI-TWIN 2X 0,75- 8 GY tulejki o długości 8mm, kolor szary 3200807 /100szt./
Tulejka kablowa izolacyjna podwójna 0,5mm2AI-TWIN 2X 0,5 - 8 WH tulejki o długości 8mm, kolor Biały 3200933 /100szt./
Końcówka kablowa HI 16/12 DIN ERHL E08KH-02010107800 /100szt./
Tulejka kablowa izolacyjna 1,5mm2A 1,5 -10 tulejki o długości 10mm, kolor srebrny 3200276 /1000szt./
Ścianka końcowa i przegroda do złączek WAP WDU/WTR4/ZZ 1905150000 /50szt./
Złączka szynowa 4-przewodowa 4mm2 szara Ex UT 4-QUATTRO 3044571 /50szt./
Tulejka kablowa izolacyjna 16mm2AI 16 -12 GN tulejki o długości 12mm, kolor zielony 3201152 /100szt./
Tulejka kablowa izolacyjna 0,25mm2AI 0,25- 8 BU tulejki o długości 8mm, kolor niebieski 3201364 /100szt./
Podkategorie i typowe zastosowania
- Złączki: łączenie przewodów w puszkach i rozdzielnicach, rozgałęzienia torów, listwy zaciskowe do szaf sterowniczych

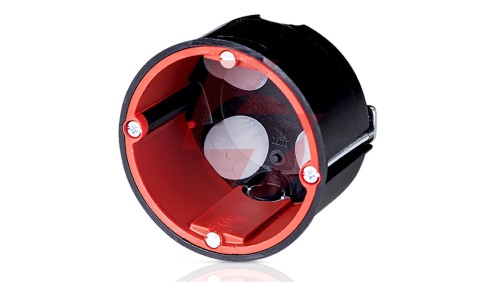

- Puszki: puszki instalacyjne i odgałęźne do montażu natynkowego i podtynkowego, również wersje hermetyczne do środowisk trudnych
- Końcówki kablowe: tulejki, końcówki oczkowe i widełkowe, końcówki rurowe i złączki zaprasowywane do przygotowania końców żył
Kryteria doboru złączek
Parametry elektryczne i mechaniczne
- Przekrój żyły i typ przewodu (drut, linka, linka z tulejką)
- Dopuszczalny prąd roboczy i napięcie znamionowe w danym sposobie montażu
- Technologia zacisku (sprężynowy, śrubowy, push-in) oraz odporność na drgania
- Wymagania materiałowe izolacji, w tym klasa palności (np. UL94) dla aplikacji przemysłowych
Kryteria doboru puszek
Ochrona i montaż
- Stopień ochrony IP dobrany do miejsca instalacji (wewnątrz, na zewnątrz, strefy wilgotne i zapylone)
- Wymiary i objętość robocza dla ilości przewodów, złączek i zapasu długości żył
- Liczba i typ wpustów oraz możliwość stosowania dławików dla utrzymania szczelności
- Wersje bezhalogenowe tam, gdzie wymagane są ograniczone emisje dymu i gazów korozyjnych
Kryteria doboru końcówek kablowych
Zarabianie i kompatybilność
- Dobór pod przekrój i materiał żyły (Cu, Al), wymagane oznaczenia i kolorystykę tulejek
- Typ zakończenia pod zacisk aparatury (oczko, widełki, pin, tulejka)
- Dobór narzędzia i matryc do zaprasowywania pod konkretny typ końcówki
- Kontrola jakości: poprawny zacisk, brak uszkodzeń izolacji, powtarzalność połączenia i odporność na wyrwanie
Praktyka wykonawcza
W instalacjach nN krytyczne jest utrzymanie niskiej rezystancji styku i stabilności połączenia w czasie. Złączki i listwy zaciskowe należy dobierać do realnych przekrojów i typu przewodu, a połączenia w puszkach wykonywać z zachowaniem zapasu na serwis oraz z kontrolą ułożenia żył. Końcówki kablowe i tulejki stosuje się wszędzie tam, gdzie linka pracuje w zacisku śrubowym lub gdzie wymagana jest powtarzalność docisku i ograniczenie zjawiska „rozjeżdżania” drutów linki.
Produkty z kategorii Osprzęt łączeniowy dobierzesz do instalacji budynkowych i przemysłowych, a kompletację wykonasz online w sklepie elektrycznym ELRAF.
