Kategoria Kable i przewody obejmuje przewody instalacyjne oraz kable energetyczne i sterownicze do instalacji niskiego napięcia w budownictwie mieszkaniowym, komercyjnym i przemysłowym. Dobór przewodu wykonuje się na podstawie przekroju żył (mm²), liczby żył, napięcia znamionowego, sposobu ułożenia, obciążalności prądowej oraz warunków środowiskowych.
W instalacjach stałych stosuje się m.in. H05V-U (DY), YDY, YDYp, YDYżo oraz kable energetyczne YKY. W obiektach o podwyższonych wymaganiach przeciwpożarowych stosuje się przewody i kable bezhalogenowe LSZH / LSOH, np. H07Z-K, NHXH, N2XH oraz inne odmiany bezhalogenowe o ograniczonej emisji dymu i gazów korozyjnych.
Typowe konfiguracje stosowane w instalacjach odbiorczych to 3×1,5 mm² (obwody oświetleniowe), 3×2,5 mm² (gniazda 230 V), 5×2,5 mm² lub 5×4 mm² (zasilanie trójfazowe). W liniach rozdzielczych i zasilających stosuje się przekroje większe, np. 5×6 mm², 5×10 mm², 4×16 mm², 4×25 mm², w zależności od bilansu mocy i długości trasy.
Jeżeli potrzebujesz doboru urządzeń, weryfikacji parametrów technicznych, sprawdzenia kompatybilności elementów lub konsultacji projektowej, wyślij zapytanie przez formularz kontaktowy: sklepelraf.pl/pl/contact.
Przeanalizujemy wymagania instalacji i pomożemy dobrać optymalną konfigurację zgodnie z przeznaczeniem i warunkami pracy.
Lista produktów
Przewód warsztatowy H05RR-F (OW) 5x2,5 żo /100m/
Przewód instalacyjny H07V-K (LgY) 10 niebieski /50m/

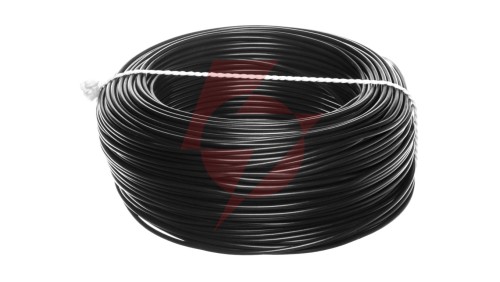

Przewód instalacyjny H07V-K (LgY) 2,5 czarny /100m/
Typy przewodów i kabli
- H05V-U (DY) przewód jednożyłowy instalacyjny do układania w rurach i kanałach
- YDY / YDYp / YDYżo przewody instalacyjne do montażu stałego w budynkach
- YKY kabel energetyczny do zasilania instalacji i tras kablowych
- NHXH / N2XH kable energetyczne bezhalogenowe o izolacji i powłoce LSZH
- H07Z-K przewód bezhalogenowy do instalacji wewnętrznych i rozdzielnic
- Kable sterownicze wielożyłowe, w tym ekranowane, do automatyki i sygnalizacji
Przewody i kable bezhalogenowe (LSZH / LSOH)
Kable bezhalogenowe charakteryzują się ograniczoną emisją dymu oraz brakiem wydzielania korozyjnych gazów halogenowych w warunkach pożaru. Stosowane są w obiektach użyteczności publicznej, drogach ewakuacyjnych, serwerowniach oraz w instalacjach, gdzie wymagane jest ograniczenie zagrożeń wtórnych podczas spalania izolacji.
- Izolacja i powłoka LSZH niska emisja dymu
- Brak halogenów ograniczenie powstawania gazów korozyjnych
- Zastosowanie w budynkach o podwyższonych wymaganiach PPOŻ
Dobór przekroju i konfiguracji
- 1,5 mm² obwody oświetleniowe
- 2,5 mm² obwody gniazd 230 V
- 4 mm² i 6 mm² odbiorniki o wyższym poborze mocy
- 10 mm², 16 mm², 25 mm² linie zasilające i rozdzielcze
- Konfiguracje: 3×…, 4×…, 5×… mm² w zależności od układu TN-S / TN-C-S
Parametry techniczne do analizy projektowej
- Napięcie znamionowe (np. 300/500 V, 450/750 V, 0,6/1 kV)
- Obciążalność prądowa zależna od sposobu ułożenia
- Dopuszczalny spadek napięcia na długości trasy
- Odporność mechaniczna, UV oraz temperatura pracy
- Ekranowanie dla aplikacji EMC i sygnałowych
Zastosowania
- Instalacje mieszkaniowe i komercyjne
- Rozdzielnice i szafy sterownicze
- Obiekty przemysłowe i infrastrukturalne
- Obiekty wymagające przewodów bezhalogenowych LSZH
Kable i przewody dostępne w tej kategorii umożliwiają wykonanie instalacji zgodnie z wymaganiami projektowymi, normami bezpieczeństwa oraz wytycznymi ochrony przeciwpożarowej.
