Wyłączniki nadmiarowoprądowe
Wyłączniki nadmiarowoprądowe
Wyłączniki nadmiarowoprądowe to podstawowe zabezpieczenia instalacji elektrycznych niskiego napięcia, przeznaczone do ochrony obwodów przed przeciążeniem i zwarciem. Stosuje się je w rozdzielnicach mieszkaniowych, komercyjnych i przemysłowych, gdzie wymagane jest szybkie oraz powtarzalne odłączenie uszkodzonego obwodu.
W tej kategorii znajdują się wyłączniki nadprądowe 1P, 2P, 3P i 4P, w popularnych charakterystykach B, C i D oraz w szerokim zakresie prądów znamionowych. Odpowiedni dobór aparatu wpływa bezpośrednio na bezpieczeństwo instalacji, selektywność zabezpieczeń i poprawną pracę odbiorników.
Lista produktów

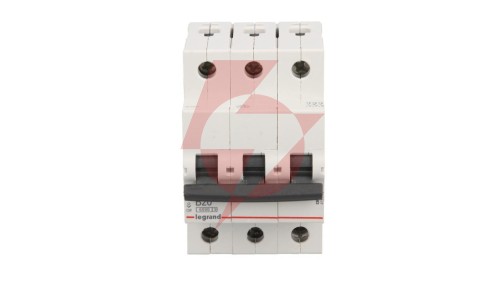

Wyłącznik nadprądowy 3P B 20A 6kA AC S303 RX3 419170
Wyłącznik nadprądowy 3P+N B 10A 6kA AC iC60N-B10-3N A9F03710
Wyłącznik nadprądowy 4P D 32A 10kA AC iC60H-D32-4 A9F08432
Wyłącznik nadprądowy 3P C 4A 6kA AC 5SL6304-7
MCB Wyłącznik nadprądowy Icn=6000A 2P B 16A MBN216
Wyłącznik nadprądowy 1P B 20A 6kA S301 DX3 407433
Wyłącznik nadprądowy 3P D 4A 6kA AC S303 TX3 403750
Wyłącznik nadprądowy 1P C 10A 6kA AC QuickConnect MCS110
Wyłącznik nadprądowy 2P C 40A 25kA AC AZ-2-C40 211785
Wyłącznik nadprądowy 3P C 25A 10kA S313 DX3 409256
Wyłącznik nadprądowy 1P B 6A 6kA AC S301 DX3 407429
Wyłącznik nadprądowy 3P Z 2A 10kA AC FAZ Z2/3 278921
Wyłącznik nadprądowy 3P+N C 125A 15kA AC AZ-3N-C125 211813
Wyłącznik nadprądowy 3P C 32A 10kA S313 DX3 409257
Wyłącznik nadprądowy 1P B 1A 6kA AC S301 TX3 403349
Wyłącznik nadprądowy 2P C 13A 6kA AC xPole Home HN-C13/2 194870
Wyłącznik nadprądowy 1P Z 32A 10kA AC FAZ Z32/1 278629
Wyłącznik nadprądowy 4P C 1A 15kA AC FAZ C1/4 279046
Wyłącznik nadprądowy B 25A 2P Easy9 Pro EZ9F27225
Wyłącznik nadprądowy 3P Z 4A 6kA FAZ6-Z4/3 EP-505818
Wyłącznik nadprądowy 3P Z 3A 6kA FAZ6-Z3/3 EP-505817
Wyłącznik nadprądowy 1P C 10A 10kA AC S311 TX3 404169
Zestyki pomocnicze, montaż boczny, 1 C/O P1X1011
Wyłącznik nadprądowy B 32A 4P Easy9 Pro EZ9F27432
Do czego służą wyłączniki nadmiarowoprądowe
Wyłączniki nadmiarowoprądowe, określane również jako wyłączniki nadprądowe lub zabezpieczenia MCB, odpowiadają za samoczynne wyłączenie zasilania w przypadku przekroczenia dopuszczalnego prądu w obwodzie. Chronią przewody, osprzęt i odbiorniki przed skutkami przeciążenia oraz zwarcia, ograniczając ryzyko uszkodzenia instalacji i zagrożenia pożarowego.
Najważniejsze parametry doboru
- prąd znamionowy, np. 6A, 10A, 16A, 20A, 25A, 32A, 40A, 63A
- charakterystyka wyzwalania B, C lub D
- liczba biegunów 1P, 2P, 3P, 4P
- znamionowa zdolność zwarciowa, np. 6kA lub 10kA
- napięcie znamionowe pracy
- szerokość modułowa i sposób montażu na szynie DIN
Charakterystyki wyłączników nadprądowych
Charakterystyka wyłącznika nadmiarowoprądowego powinna być dopasowana do rodzaju odbiornika i warunków pracy obwodu. Modele z charakterystyką B najczęściej stosowane są w instalacjach mieszkaniowych do ochrony oświetlenia i obwodów ogólnych. Charakterystyka C znajduje zastosowanie tam, gdzie występują wyższe prądy rozruchowe, na przykład przy zasilaniu urządzeń indukcyjnych, napędów lub wybranych obwodów technicznych. Charakterystyka D stosowana jest w bardziej wymagających aplikacjach przemysłowych.
Gdzie stosuje się wyłączniki nadmiarowoprądowe
- rozdzielnice mieszkaniowe i domowe
- tablice licznikowe i rozdzielnice piętrowe
- instalacje biurowe i handlowe
- obwody gniazd, oświetlenia i urządzeń technicznych
- rozdzielnice przemysłowe i układy automatyki
- zabezpieczenie obwodów jednofazowych i trójfazowych
Jak prawidłowo dobrać wyłącznik nadprądowy
Dobór wyłącznika nadmiarowoprądowego powinien uwzględniać przekrój przewodu, sposób ułożenia instalacji, spodziewany prąd obciążenia, charakter odbiornika oraz wymagania projektowe. Należy również zweryfikować zdolność zwarciową aparatu względem miejsca montażu oraz zachować właściwą koordynację z pozostałymi zabezpieczeniami w rozdzielnicy. W praktyce oznacza to konieczność oceny nie tylko samego prądu znamionowego, ale także selektywności i warunków zwarciowych całego układu.
Dlaczego jakość aparatury ma znaczenie
Dobrze dobrany i poprawnie zamontowany wyłącznik nadprądowy zapewnia stabilną pracę instalacji oraz ogranicza liczbę niepotrzebnych zadziałań. W zastosowaniach profesjonalnych istotne są powtarzalne parametry, trwałość mechaniczna, zgodność z normami oraz kompatybilność z osprzętem modułowym wykorzystywanym w rozdzielnicach. To szczególnie ważne przy modernizacji istniejących układów oraz budowie nowych rozdzielnic elektrycznych.
Wyłączniki nadmiarowoprądowe w sklepie internetowym
W ofercie tej kategorii dostępne są wyłączniki nadmiarowoprądowe do wielu zastosowań instalacyjnych i przemysłowych. Znajdziesz tu aparaty o różnych charakterystykach, prądach znamionowych i konfiguracjach biegunów, co pozwala dobrać zabezpieczenie do konkretnego obwodu oraz wymagań technicznych projektu.
Jeżeli potrzebujesz doboru urządzeń, weryfikacji parametrów technicznych, sprawdzenia kompatybilności elementów lub konsultacji projektowej, wyślij zapytanie przez formularz kontaktowy: https://www.sklepelraf.pl/pl/contact
Przeanalizujemy wymagania instalacji i pomożemy dobrać optymalną konfigurację zgodnie z przeznaczeniem i warunkami pracy.
