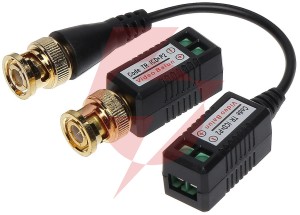

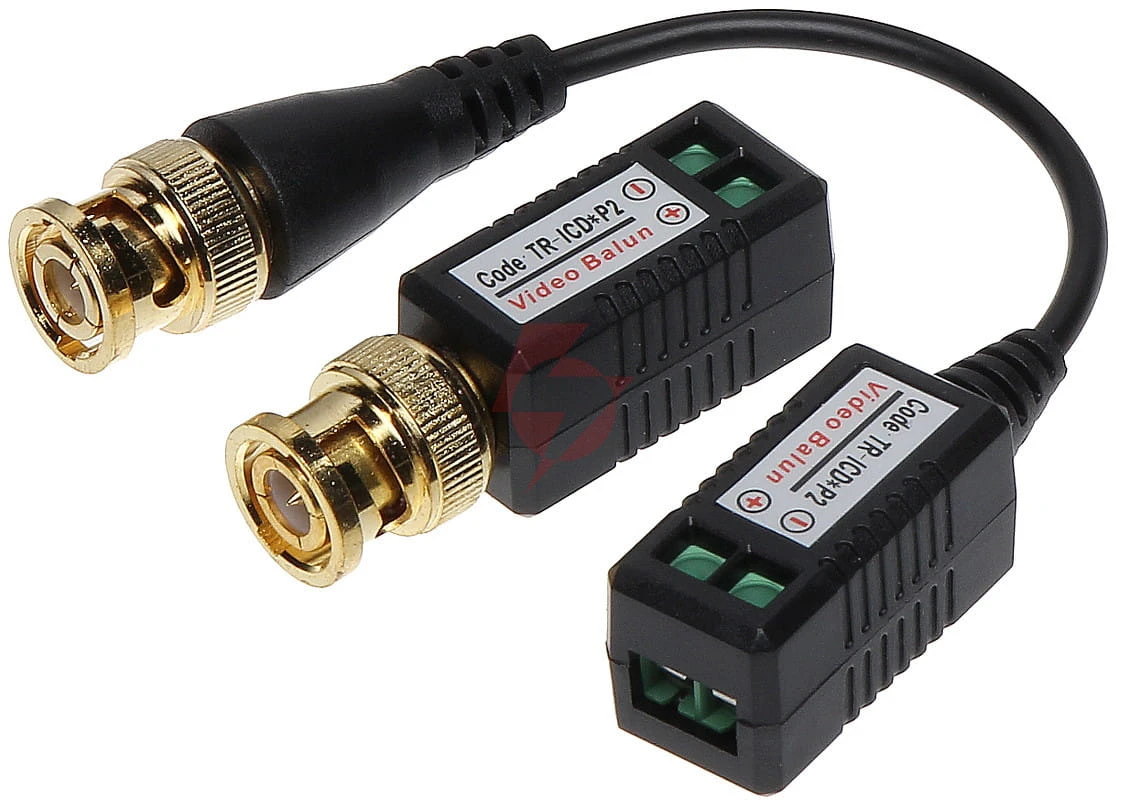

Transformator wideo tr-1cd*p2

Najważniejsze cechy

• Standard:
• Ahd - 5 mpx
• Hd-cvi - 8 mpx 4K uhd
• Hd-tvi - 8 mpx 4K uhd
• Cvbs - pal, ntsc

• Typ złącza koncentrycznego:
• 1 x bnc - wtyk na przewodzie 0.09 m
• 1 x bnc - wtyk prosty

Przeznaczenie

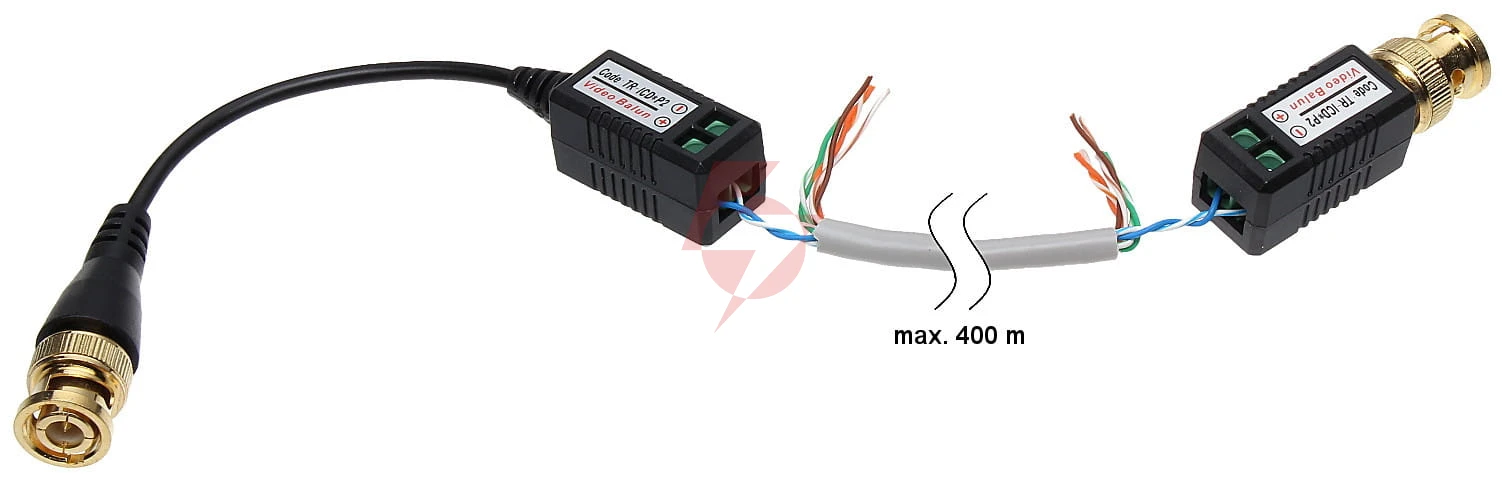

Tr-1CD*P2 przeznaczony jest do przesyłu sygnału wideo za pomocą skrętki komputerowej. Urządzenie dopasowuje impedancję kabla koncentrycznego 75Ω do impedancji przewodu symetrycznego zapewniając przesył sygnału wizyjnego do 400m (skrętka komputerowa 5 kategorii) oraz eliminuje zakłócenia niesymetryczne.

Specyfikacja techniczna

• W opakowaniu: 2 szt. Podana cena za opakowanie
• Rodzaj urządzeniA: pasywne
• Liczba kanałów: 1
• Napięcie we/wy 75Ω (cvbs): 1 vpp
• Cmrr (db @ 5MHz): 50 db
• Impedancja złącza koncentrycznego: 75 ω
• Impedancja złącza symetrycznegO: 100 ω
• Typ złącza symetrycznego: zaciski kablowe
• Temperatura pracy: -10 °c ... 55 °c
• Dopuszczalna względna wilgotność otoczenia: < 95 %
• Waga: 0.021 kg
• Wymiary: 16 x 15 x 46 mm
• Gwarancja: 2 lata

Standard

• Ahd - 5 mpx
• Hd-cvi - 8 mpx 4K uhd
• Hd-tvi - 8 mpx 4K uhd
• Cvbs - pal, ntsc

Zasięg wideo

• 250 m @ 720p - utp kat. 5e
• 150 m @ 1080p - utp kat. 5e
• 400 m @ cvbs - pal / ntsc - utp kat. 5e

Tłumienie

• 4.43 mhz @ 0.24 db
• 11 mhz @ 0.46 db
• 21 mhz @ 1.03 db
• 38 mhz @ 0.89 db
• 42 mhz @ 0.89 db
• 67.5 mhz @ 1.32 db
• Podane tłumienie dotyczy dwóch urządzeń połączonych ze sobą

Typ złącza koncentrycznego

• 1 x bnc - wtyk na przewodzie 0.09 m
• 1 x bnc - wtyk prosty
