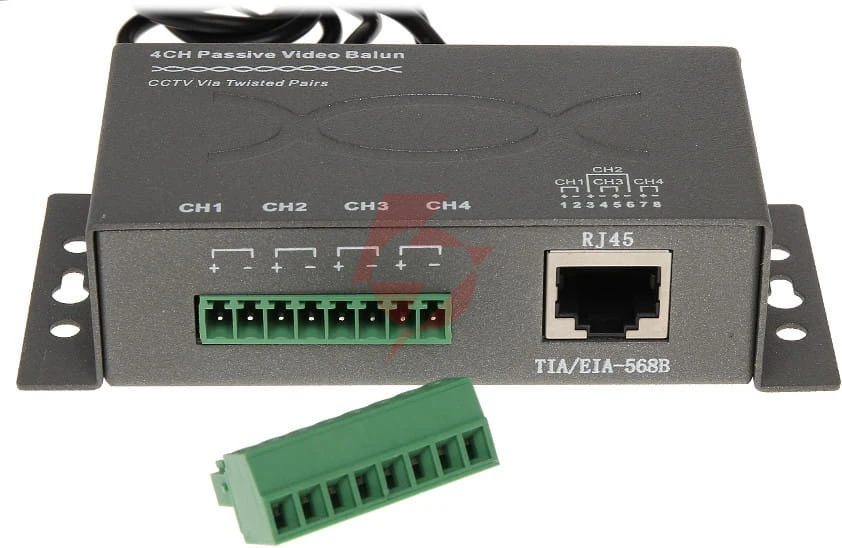

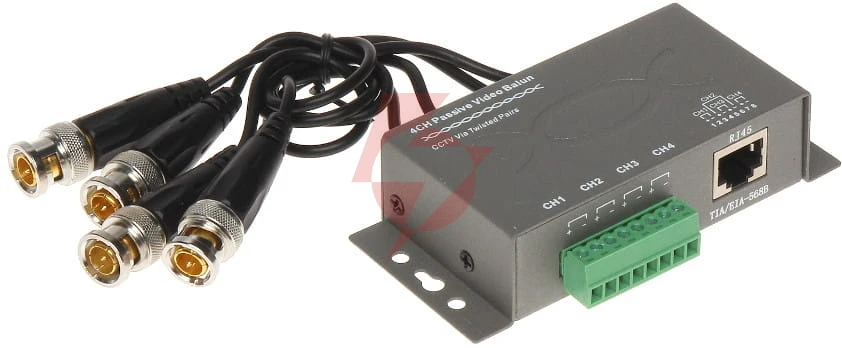

TRANSFORMATOR VIDEO 4-KROTNY TR-4M

Przeznaczenie

Tr-4M przeznaczony jest do przesyłu sygnału wideo za pomocą skrętki komputerowej. Urządzenie dopasowuje impedancję kabla koncentrycznego 75Ω do impedancji przewodu symetrycznego zapewniając przesył sygnału wizyjnego do 400m (skrętka komputerowa 5 kategorii) oraz eliminuje zakłócenia niesymetryczne.

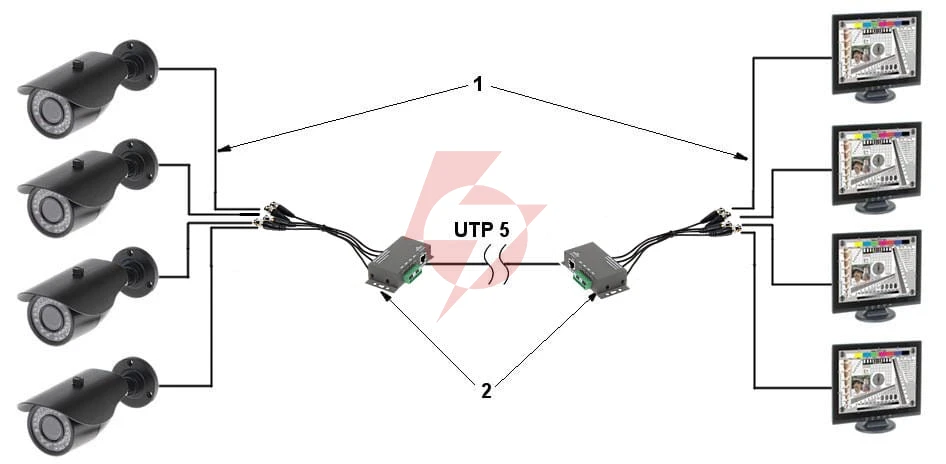

Przykładowe zastosowanie

Specyfikacja techniczna

• Standard:: ahd - 4 mpx, hd-cvi - 720p, cvbs - pal, ntsc
• Rodzaj urządzenia:: pasywne
• Liczba kanałów:: 4 szt. Wideo
• Zasięg wideo:: 250 m @ 720p - utp kat. 5e 150 m @ 1080p - utp kat. 5e 400 m @ cvbs - pal, ntsc - utp kat. 5e
• Napięcie we/wy 75Ω (cvbs):: 1 vpp
• Tłumienie:: 4.43 mhz @ 0.82 db 11 mhz @ 1.84 db 21 mhz @ 3.84 db 38 mhz @ 7.15 db 42 mhz @ 7.65 db 67.5 mhz @ 17.22 db
• Separacja między wejściami:: > -50 db
• Cmrr (db @ 5MHz):: 60 db
• Impedancja złącza koncentrycznego:: 75 ω
• Impedancja złącza symetrycznego:: 100 ω

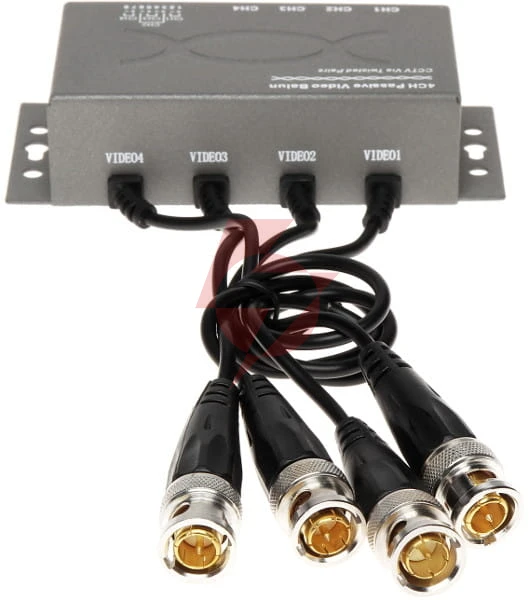

• Typ złącza koncentrycznego:: 4  x bnc wtyk na przewodzie

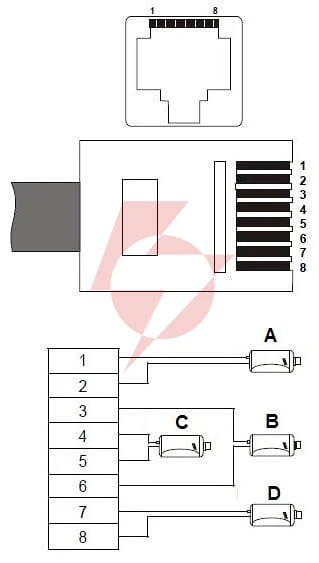

• Typ złącza symetrycznego:: zaciski kablowe / rj-45 (8-pin, 4 pary)
• Temperatura pracy:: -10 °c ... 70 °c
• Dopuszczalna względna wilgotność otoczenia:: < 95 %
• Waga:: 0.175 kg
• Wymiary:: 105  x 58  x 25 mm
