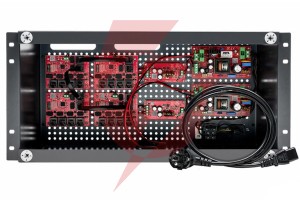

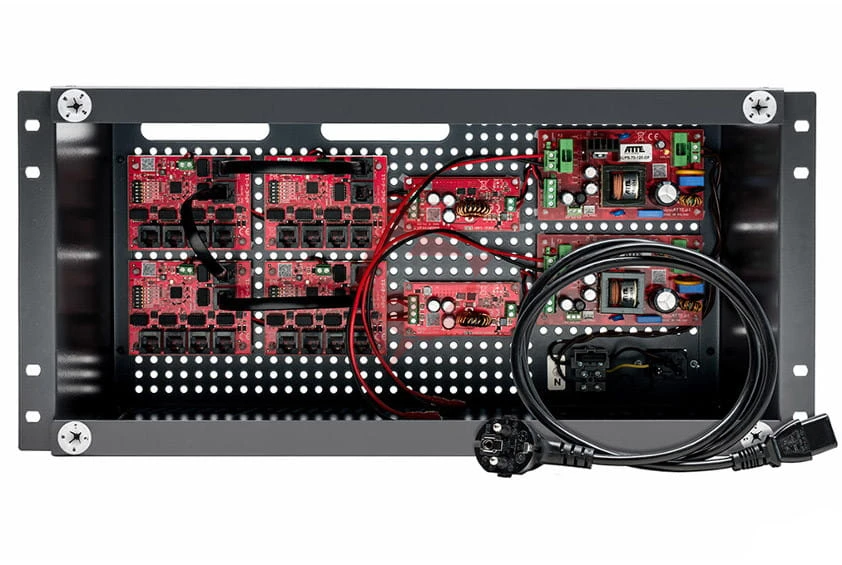

Switch poe do 17 kamer ip atte ipups-17-11-r5u0

Najważniejsze cechy

• Możliwość buforowego zasilania 17 odbiorników poe 802.3at/af lub passive
• Możliwość transmisji danych na 280m (w trybie long range)
• Bezpiecznik elektroniczny niezależnie dla każdego kanału poe (auto powrót)
• Możliwość wyłączenia zasilania na wybranych portach poe
• Wyraźna optyczna sygnalizacja stanu zasilania oraz transmisji danych
• Do 65W mocy na porcie poe in/out
• Do 40W mocy na pozostałych portach poe
• Łatwe i szybkie uruchomienie bez koniczności konfiguracji parametrów
• Wysoka sprawność modułu zasilacza (90%)
• Dostępne dwie wartości napięcia zasilania: 12VDC i 48VDC
• Łatwy i szybki serwis instalacji dzięki modułowej budowie
• Łatwa rozbudowa i skalowanie systemu poprzez dołączenie dodatkowych switchy serii xpoe / ip oraz ipb / ipups
• Montaż modułów w dowolnej, otworowanej części obudowy (system rastrowy)
• Miejsce na 2 akumulatory 18Ah
• Główne przepusty kablowe z tyłu obudowy
• Dodatkowe przepust kablowy stanowi odstęp pomiędzy korpusem a pokrywą obudowy
• Wygodny, beznarzędziowy montaż i demontaż pokrywy maskującej (na wcisk)
• Grafitowy kolor dobrany w taki sposób, aby obudowa pasowała jednocześnie do ciemnych jak i jasnych szaf
• Obudowa wyposażona w złącze i kostkę elektryczną z bezpiecznikiem
• Możliwość zachowania zapasu kabli wewnątrz obudowy

Przeznaczenie

Niezarządzalne switche poe z zasilaczem buforowym serii ipups przeznaczone są do współpracy z kamerami ip oraz innymi urządzeniami sieciowymi zasilanymi w standardzie poe 802.3at/af oraz poe passive. Dołączenie odpowiednich akumulatorów zapewnia bezprzerwową pracę układu zasilania przy okresowych zanikach zasilania sieciowego. Przykłady zastosowań: zasilanie 20 kamer poe z wykorzystaniem dodatkowego switcha istnieje możliwość zasilenia nawet 20 odbiorników poe. Jest to możliwe przy zastosowaniu dowolnego, dodatkowego przełącznika sieciowego (np. Montowanego w szafie rack). W takiej konfiguracji, każdy z 4 modułów switcha łączymy niezależnie z zewnętrznym przełącznikiem z portów LAN_6 (uplink). Wewnętrzne połączenia między xpoe muszą zostać usunięte. Dzięki takiemu rozwiązaniu na każdym module xpoe mamy dostępnych 5 portów poe (LAN_1...LAN_5). Rejestrator podłączamy do dodatkowe switcha.

Specyfikacja techniczna

• Porty lan: 18 portów RJ45 10/100Mbps  (17xLAN+poe, 1xUplink)
• Obsługiwane odbiorniki poe (standard / moc max): 802.3af - do 15,4W LAN_1...LAN_5 802.3at - do 30W LAN_1...LAN_5 poe passive - do 65W LAN_5 / do 40W LAN_1...LAN_4
• Wyjścia poe (standard / tryb zasilania): LAN_1...LAN_5 poe passive, mode b (4,5+) (7,8-)
• Zabezpieczenie wyjść poe (nadprądowe / przed zwarciem): LAN_1...LAN_4 0,75A / elektroniczny (auto-powrót) LAN_5 1,25A / elektroniczny (auto-powrót)
• Mikroprzełączniki SW1: przełącznik 1 "mode" - tryb pracy switcha przełączniki 2...6 "poe on/off" - zasilanie poe na portach LAN_1...LAN_5
• Tryb pracy "standard": przełącznik 1 "mode” w pozycji off LAN_1...LAN_6 - zasięg do 100m (10/100Mbps)
• Tryb pracy "long range": przełącznik 1 "mode” w pozycji on LAN_1...LAN_4 - zasięg do 280m (10Mbps) LAN_5...LAN_6 - zasięg do 100m (10/100Mbps)
• Zasilacz sieciowy (rodzaj / typ): impulsowy smps / 2x aups-70-120-of
• Zabezpieczenie wyjścia zasilacza (nadprądowe / przed zwarciem): 9A (każdy zasilacz oddzielnie), elektroniczne (po zwarciu może być wymagany restart zasilacza)
• Zabezpieczenie termiczne zasilacza: tsd (thermal shutdown) 130°c, wymaga restartu
• Zakres napięcia wejściowego zasilaczy / zabezpieczenie wejścia: 180...240VAC / T3,15A bezpiecznik topikowy F1
• Moc wyjściowa zasilaczy (ciągła): 2 x 72W (144W) współdzielone dynamicznie z ładowaniem akumulatorów (priorytet ma wyjście zasilania)
• Sprawność zasilaczy: 90% @120W
• Napięcie wyjściowe zasilaczy: 12V +/-15%
• Napięcie wyjściowe poe (zasilanie kamer): 48V +/- 2%
• Akumulatory / miejsce w obudowie: 2x akumulator 12V (żelowy lub agm) / 2x18Ah
• Prąd ładowania pojedynczego akumulatora: 1A/2A (wybierane zworą JP1)
• Zabezpieczenie obwodu akumulatora: F6,3A bezpiecznik topikowy F2
• Zabezpieczenie akumulatora: odłączenie akumulatora przy napięciu poniżej 10,2V
• Wyjścia sygnalizacji zasilacza / obciążalność / typ: ouf - brak napięcia wyjściowego, acf - brak napięcia 230AC / 50mA / oc (otwarty kolektor)
• Montaż obudowy: szafa rack 19", śruby M6 (w zestawie)
• Montaż urządzeń wewnątrz obudowy: systemowe otworowanie 4,8mm w rastrze 10,8mm
• Zakres temperatur pracy: -10°c...+40°c
• Obudowa (typ / materiał / kolor / przepusty kablowe): abox-R5U0 / metalowa / ral 7024 grafit / tył obudowy oraz dystans do pokrywy przedniej
• Wymiary / masa netto / stopień ochrony: 5U 180mm (440x220x180mm) / 3,5kg / IP20
