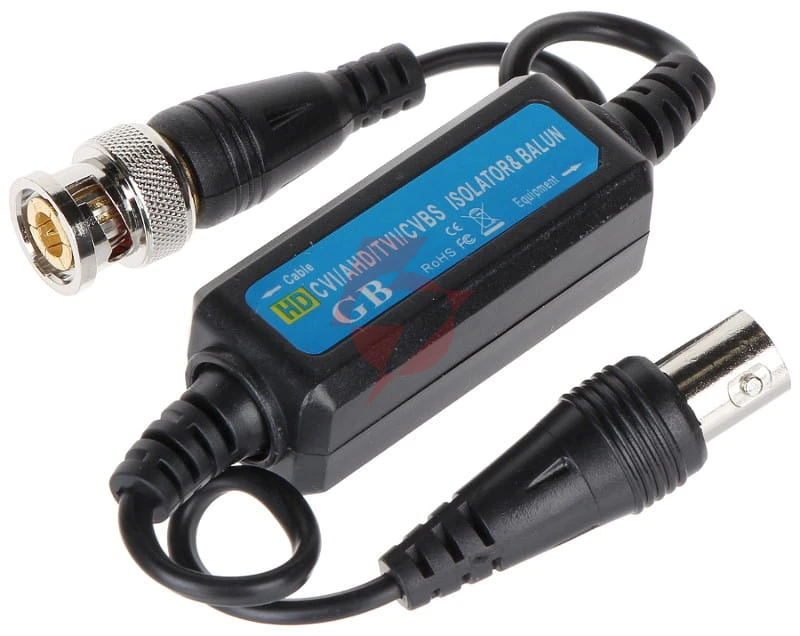

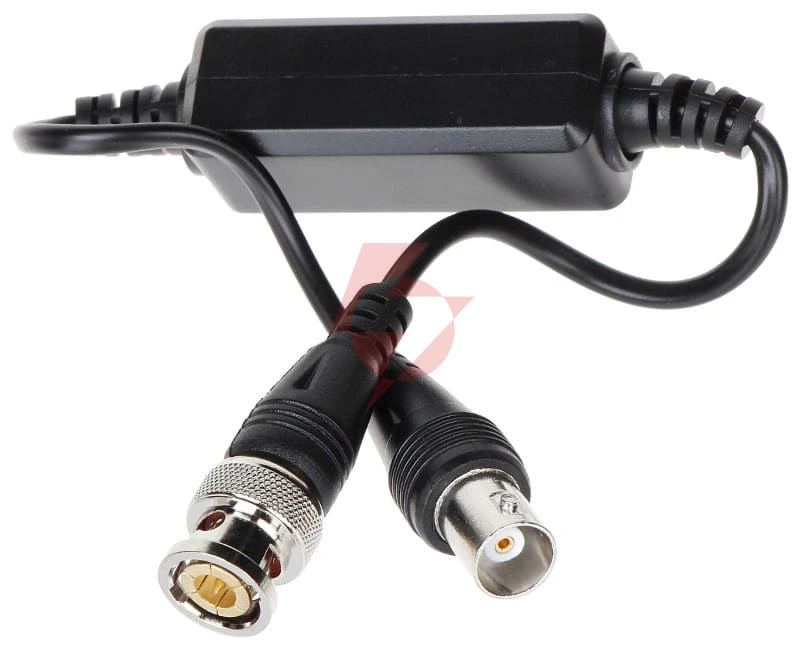

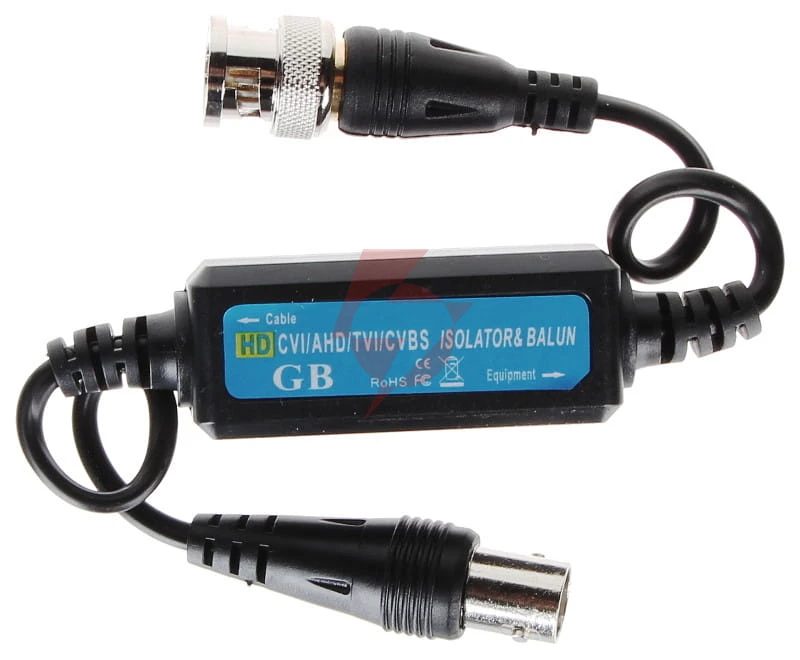

Separator wideo d-sep/hd

Najważniejsze cechy

• Separacja galwaniczna między wejściami a wyjściami: 25 v dc
• Szerokość pasma: 200 mhz
• Zasilanie: brak
• Temperatura pracy: -20 °c ... 55 °c
• Waga: 0.032 kg
• Wymiary: 49 x 20 x 17 mm

Przeznaczenie

D-sep/hd izolator pętli masy (ground loop isolator) jest pasywnym urządzeniem, które eliminuje lub zmniejsza zakłócenia sygnału wynikające z różnicy potencjałów pomiędzy urządzeniami i prądami płynącymi masą sygnałową. Urządzenie zapewnia separację galwaniczną i przeznaczone jest do aplikacji wykorzystujących standard sygnału: ahd, hd-cvi, hd-tvi, pal.

Uwaga! urządzenie d-sep/hd wymaga prawidłowego połączenia: Cable (gniazdo bnc) – sygnał z kamery (linia przesyłowa), Equipment (wtyk bnc) – rejestrator, monitor.

Specyfikacja techniczna

• Rodzaj urządzenia: pasywne
• Liczba wejść: 1 szt. Gniazdo bnc
• Liczba wyjść: 1 szt. Wtyk bnc
• Impedancja wejściowa: 75 ω
• Impedancja wyjściowa: 75 ω
• Separacja galwaniczna między wejściami a wyjściami: 25 v dc
• Szerokość pasma: 200 mhz
• Zasilanie: brak
• Temperatura pracy: -20 °c ... 55 °c
• Waga: 0.032 kg
• Wymiary: 49 x 20 x 17 mm
• Gwarancja: 2 lata

• Ahd - 4 mpx
• Hd-cvi - 4 mpx
• Hd-tvi - 5 mpx
• Cvbs - pal / ntsc

Tłumienie

• 4.43 mhz @ 0.34 db
• 11 mhz @ 0.42 db
• 21 mhz @ 0.59 db
• 38 mhz @ 0.91 db
• 42 mhz @ 0.91 db
• 67.5 mhz @ 1.01 db
