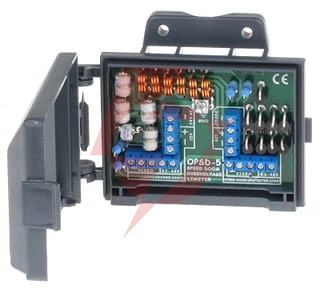

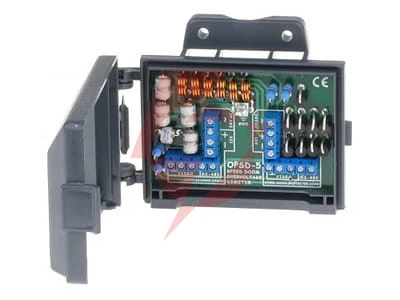

Ochronnik kamer speed dome opsd-5

Specyfikacja techniczna

• Urządzenie zabezpiecza: tor wideo(sygnał niesymetryczny lub symetryczny) rs-485 zasilanie 12V dc zasilanie 24V ac

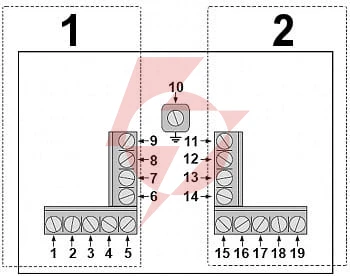

• Typ złącz: zaciski kablowe
• Tor wideo:
• Napięcie ochrony wideo (żyła-żyła): > 2.4 v
• Napięcie ochrony doziemnej wideo (żyła-uziemienie): > 18.4 v
• Maksymalny prąd wyładowczy toru video: 5 ka
• Impedancja szeregowa żyły wideo: 1 ω
• Pojemność dla wideo: < 7 pf
• Czas zadziałania dla wideo: 15 ns
• Rs-485:
• Napięcie ochrony rs-485 (żyła-żyła): > 8.2 v
• Napięcie ochrony doziemnej rs-485 (żyła-uziemienie): > 19.4 v
• Czas zadziałania rs-485: 15 ns
• Maksymalna wartość impulsu prądu rs-485 (t=8.3ms): 30 a
• Zasilanie 12V/dc:
• Napięcie ochrony dla zasilania 12V dc (żyła-żyła): > 15 v
• Napięcie ochrony doziemnej zasilania 12V dc (żyła-uziemienie): > 47 v
• Maksymalny prąd wyładowczy 12V dc: 5 ka
• Czas zadziałania dla zasilania 12V dc: 15 ns
• Zasilanie 24V/ac:
• Napięcie ochrony dla zasilania 24V ac (żyła-żyła): > 36 v
• Napięcie ochrony doziemnej zasilania 24V ac (żyła-uziemienie): > 47 v
• Maksymalny prąd wyładowczy 24V ac: 5 ka
• Czas zadziałania dla zasilania 24V ac: 15 ns
• Temperatura pracy / wilgotność względna: -50 °c ... 55 °c / < 95 %
• Wymiary / waga: 120 x 91 x 37 mm / 0.11 kg
