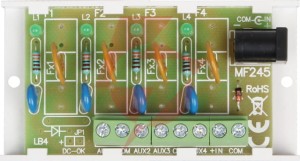

Moduł bezpiecznikowy pulsar awz575

Przeznaczenie

Specyfikacja techniczna

• Obudowa: brak, konstrukcja typu “open-frame”, IP00
• Wymiary: 80 x 43 x 21 (wxhxd)
• Waga netto/brutto: 0,024kg / 0,053kg
• Montaż: listwa montażowa lub wkręty montażowe x 2
• Napięcie zasilania: 10 v÷ 30 v dc
• Napięcie wyjściowe: uaux=uin zgodne z napięciem zasilania
• Ilość wejść: 2: złącze śrubowe in oraz gniazdo dc 5,5/2,1
• Ilość wyjść: 4 (zaciski aux)
• Zabezpieczenie:
• Przeciwzwarciowe (scp):
• Przeciążeniowe (olp): 4 x 1,0A ptc
• Zabezpieczenie: przepięciowe 4 x warystor
• Optyczna sygnalizacja pracy: diody: L1, L2, L3, L4 – stan wyjść AUX1, AUX2, AUX3, AUX4 led
• Warunki pracy: ii klasa środowiskowa, -10°c ÷50°c
• Certyfikaty, deklaracje: ce, rohs
• Uwagi: wyprowadzenia na złączach f 0,41÷1,63 (awg 26-14)
