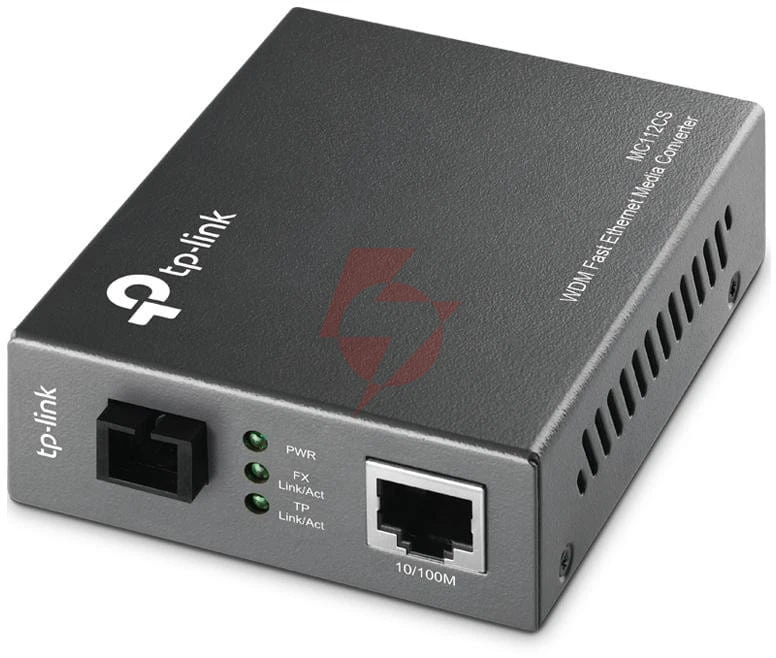

Media konwerter tp-link mc112cs

Najważniejsze cechy

• Zgodność ze standardami 802.3u 10/100Base-tx, 100Base-fx
• Funkcje link fault passthrough oraz far end fault minimalizują straty sygnału wynikające z błędów połączeń
• Wsparcie technologii wdm umożliwiającej przesyłanie oraz odbieranie danych na pojedynczym włóknie światłowodu

Zastosowanie produktu

Media konwerter MC112CS umożliwia zamianę sygnału optycznego 100BASE-fx na sygnał 100Base-tx przewodzony kablem miedzianym i w odwrotnym kierunku. Dzięki wykorzystaniu technologii wdm urządzenie zarówno wysyła jak i odbiera dane na jednym włóknie światłowodowym. Pozwala to zaoszczędzić połowę kosztów przeznaczonych na okablowanie. Pracując zgodnie ze standardami ieee 802.3u 10/100Base-tx oraz 100Base-fx konwerter wykorzystuje jednomodowy światłowód ze złączami sc. Zgodnie ze specyfikacją długofalowej transmisji optycznej lx zapewnia szybką prędkość przewodowej transmisji danych. Urządzenie wysyła sygnały o długości fali 1310nm, a odbiera o długości fali 1550nm. W związku z tym, urządzenie do którego podłączony jest konwerter musi wysyłać sygnały o długości fali 1550nm, natomiast odbierać o długości fali 1310nm. Przykładowym urządzeniem tp-link współpracującym z konwerterem MC112CS jest konwerter MC111CS.

Konwerter MC112CS może pracować jako urządzenie wolnostojące, lub być montowane w szafie 19' tp-link. Psiada funkcję automatycznej negocjacji szybkości połączeń i automatycznego krosowania (auto mdi/mdi-x).

Charakterystyka

• Automatyczna negocjacja szybkości połączenia (10/100Mb/s) oraz automatyczne krosowanie przyłączy na porcie tx
• Przełączanie trybów pełnego i pół dupleksu dla portu fx
• Funkcje link fault passthrough oraz far end fault minimalizują straty sygnału wynikające z błędów połączeń
• Wsparcie technologii wdm umożliwiającej przesyłanie oraz odbieranie danych na pojedynczym włóknie światłowodu
• Zwiększenie zasięgu transmisji światłowodowej do 20-60km
• Diody led informują o aktywności ruchu w sieci

Specyfikacja techniczna

• Standardy i protokoły: ieee 802.3, ieee 802.3u, ieee 802.3x
• Podstawowe funkcje: technologia wdm tryb pracy pełnego i pół dupleksu na porcie fx kontrola przepływu danych w trybie pełnego dupleksu (standard ieee 802.3x) kontrola przepływu danych w trybie pół dupleksu (backpressure) funkcje link fault passthrough oraz far end fault minimalizują straty sygnału spowodowane błędami połączeń zwiększenie zasięgu transmisji światłowodowej do 20km
• Porty: 1 port sc/upc 100M 1 port RJ45 100M (auto mdi/mdix)
• Długość fali: 1310nm tx/1550nm rx wdm tx°c 1310nm wdm rx°c 1550nm
• Kabel sieciowy 10BASE-t: kabel utp kat. 3, 4 lub 5 (do 100m) kabel stp eia/tia-568 100Ω (do 100m)
• Kabel sieciowy 100BASE-t: kabel utp kat. 5, lub 5e (do 100m) kabel stp eia/tia-568 100Ω (do 100m)
• Kabel sieciowy 100BASE-fx: światłowód jednomodowy
• Wskaźniki led: pwr, fdx/col, link/act, spd
• Wymiary (s×g×w): 94,5*73,0*27,0 mm (3,7*2,9*1,1 cali)
• Zasilanie: zasilacz zewnętrzny
• Maksymalny pobór mocy: 2.41W
• Certyfikaty: fcc, ce
• Środowisko pracy: dopuszczalna temperatura pracy: 0°c~40°c (32°f~104°f) dopuszczalna temperatura przechowywania: -40°c~70°c (-40°f~158°f) dopuszczalna wilgotność powietrza: 10%~90%, niekondensująca dopuszczalna wilgotność przechowywania: 5%~90%, niekondensująca
