Kabel światłowodowy ziemny dac 8j 1m

Najważniejsze cechy

• Światłowód jednomodowy
• Libczba włókien: 8
• Typ włókna 9/125
• Możliwość bezpośredniego kładzenia w ziemi
• Ochrona przed przenikaniem wilgoci
• Odporność na odkształcenia

Zastosowanie

Kabel światłowodowy zewnętrzny do bezpośredniego zakopania w ziemi dac.

Specyfikacja techniczna

• Grupa produktu: kabel zewnętrzny
• Standard włókna: itu-tg.657.A1
• Odporność na odkształcenia: tak
• Bezhalogenowy (zgodnie z en 50267-2-2): tak
• Ochrona przed wzdłużnym przenikaniem wilgoci: tak
• Gryzonioodporny: nie
• Tuba: centralna
• Typ włókna: sm
• Powłoka zewnętrzna: pp (polipropylen)
• Kolor powłoki zewnętrznej: pomarańczowy
• Grubość powłoki zewnętrznej: 1.5mm
• Zakres temperatury pracy: -30°c / +70°c
• Zakres temperatury instalacji: -10°c / + 50°c
• Zakres temperatury składowania/transportu: -30°c / +70°c

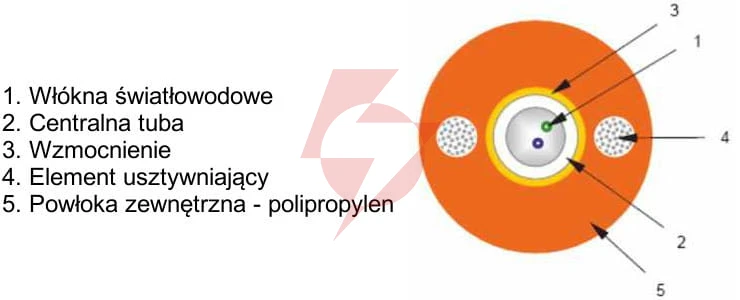

Charakterystyka kabla

• Nazwa: dac 8J
• Konstrukcja: 8 x sm (1x8)
• Promień gięcia [ mm ]: 60
• Waga [ kg/km ]: 28
• Średnica [ mm ]: 5.9
• Maks. Siła naprężająca [ n ]: 1200

Charakterystyka włókna

• Typ włókna: włókno jednomodowe 9/125nm wg
• : itu-t g.657.A1 iec-60793-2-50, B6-A1
• Średnica pola modu: 1310nm [pm] : 9.2 ± 0.3
• Średnica pola modu ; 1550nm [pm]: 10.2 ± 0.4
• Niecentryczność pola modu [%]: max. 6
• Niecentryczność rdzenia/powłoki pierwotnej włókna [pm]: max. 0.4
• Średnica powłoki pierwotnej włókna [pm]: 125.± 0.5
• Niecentryczność średnica płaszcza [%]: max. 0.6
• Średnica pokrycia bezbarwna [pm]: 242 ± 5
• Średnica pokrycia, w kolorze [pm]: 254 ± 7
• Niecentryczność płaszcz/powłoka pierwotna włókna [pm]: max. 8
• Zakres temperatury pracy; -60°c to+85°c [db/km]: max. 0.05
• Czułość na zginanie- 10 obrotów wokół Ø30mm-1550nm [db]: max.0.1
• Czułość na zginanie – 10 obrotów wokół Ø30mm-1625nm [db]: max.03
• Czułość na zginanie – 1 obrót wokół Ø20mm -1550nm [db]: max. 0.75
• Czułość na zginanie -1 obrót wokół Ø20mm- 1625nm [db]: max.1.5
• Długość fali odcięcia [nm]: max.1260
• Długość fali dla dyspresji zerowej [nm]: 1300- 1322
• Spadek zerowej dypresji [ps/nm²km]: max. 0.090
• Dypresja chromatyczna; 1285nm- 1330nm [ps/nm.km]: max. 3.0
• Dypresja chromatyczna 1550nm [ps/nm.km]: max. 17.0
• Dypresja chromatyczna 1625nm [ps/nm.km]: max. 21.0
• Wartość wzorca łacza pmd q [ps/vkm]: max. 0.20
• Max. Tłumienie 1383nm: 0.29
• Max. Tłumienie 1550nm: 0.19
• Grupowy współczynnik refrakcji 1330nm: 1.14671
• Grupowy współczynnik refrakcji; 1550nm: 1.14675
• Grupowy współczynnik refrakcji 1625nm: 1.01.4680
