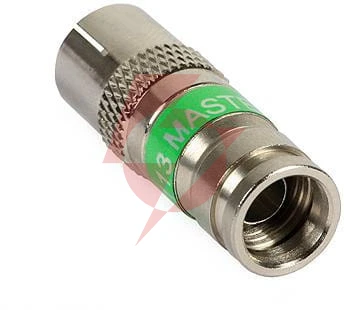

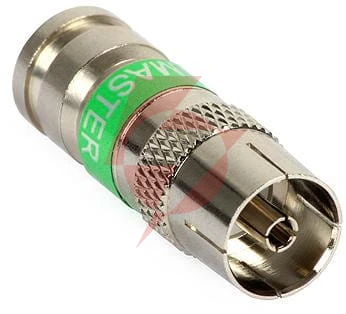

Gniazdo antenowe kompresyjne iec-f 113 master na przewód triset-113

Przeznaczenie

Monolityczne, wykonane z mosiądzu pokrytego niklem, gniazdo iec kompresyjne E3006 przeznaczone jest do kabli typu triset. Najwyższa precyzja wykonania wpływa na wygląd i jakość połączenia. Prawidłowe zaciśnięcie jest bardzo proste i daje gwarancję poprawnego i stabilnego połączenia przez długi czas.

Cechy wyróżniające:

• Szerokie pasmo pracy,
• Bardzo małe tłumienie w całym paśmie pracy,
• Znakomite dopasowanie do linii transmisyjnej w całym paśmie pracy,
• Bardzo prosty i szybki montaż - sposób zaciskania: kompresja wzdłużna,
• Złącze stanowi monolit,
• Wymiarowo dopasowane jest do rodziny przewodów triset-113,
• Konstrukcja tego złącza chroniona jest licznymi patentami,
• Porównując to złącze z innymi należy zaznaczyć iż szybkość, pewność montażu i stabilność wykonanego połączenia odpowiadają cenie złącza.

Specyfikacja techniczna:

• Impedancja [ω]: 75
• Zakres częstotliwości [mhz]: 5-2400
• Typ złącza: iec proste (gniazdo)
• Wielkość [mm]: 8.4
• Rodzaj montażu: kompresja wzdłużna
• Lutowane: nie
• Montaż w obudowie: nie
• Materiał: mosiądz 360
• Montaż zewnętrzny: tak
• Przygotowanie przewodu [mm]: 8 - żyła centralna / 6.4 - dielektryk / 6.4 - ekran
