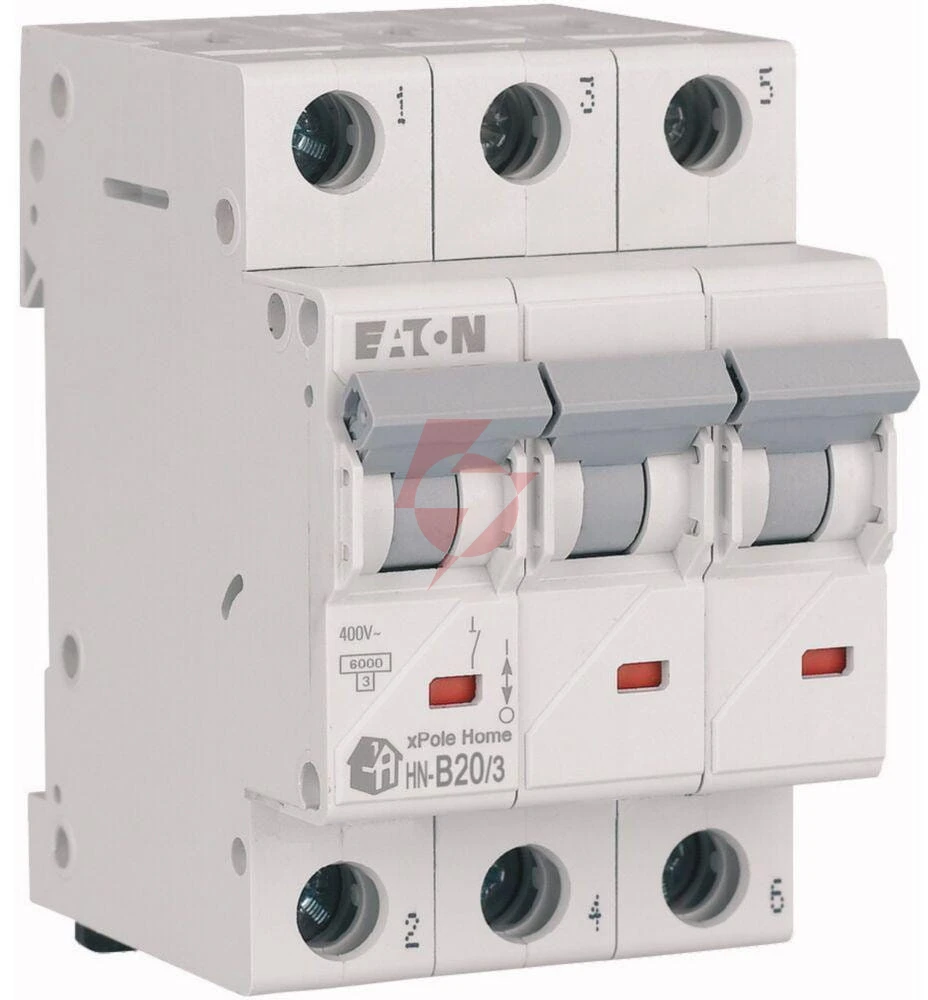

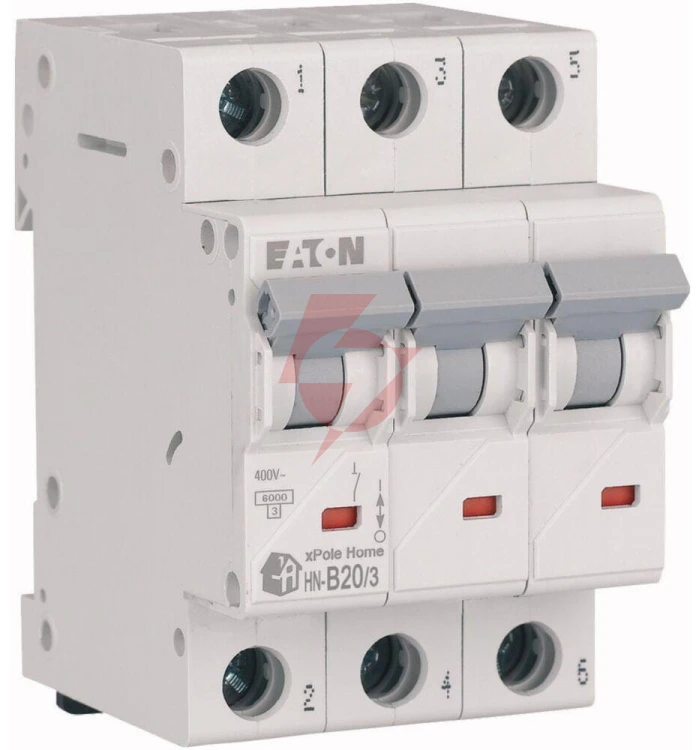

Eaton wyłącznik nadprądowy b 20a 3p 3m 6ka hn-b20/3

Przeznaczenie

• Typ aparatu: wyłącznik nadprądowy mcb, 3‑biegunowy, charakterystyka wyzwalania b, prąd znamionowy in = 20 a.
• Znamionowa zdolność łączeniowa (iec/en 60898-1): icn = 6 ka przy 230 v ac oraz 6 ka przy 400 v ac.
• Zastosowanie: aparatura rozdzielcza xpole home do zastosowań mieszkaniowych i budynkowych, montaż podtynkowy w rozdzielnicach.
• Klasa ograniczenia prądowego: 3; możliwość dodatkowego wyposażenia (akcesoria).
• Zakres temperatur pracy: od −25 °c do +75 °c; wskazówka – wzrost temperatury otoczenia o 1 °c powoduje liniowe zmniejszenie zdolności przewodzenia prądu o 0,5%.
• Napięcia i dane elektryczne: ue maks. 230 v ac, ui 440 v, uimp 4 kv, kategoria przepięciowa iii, stopień zanieczyszczenia 3, częstotliwość znamionowa 50–60 hz.
• Podłączenie przewodów: przewody jedno- i wielodrutowe o przekroju 1–25 mm².
• Montaż / wymiary: montaż na szynie din, głębokość zabudowy 44 mm, wysokość 73 mm, szerokość 3 moduły (53,1 mm), głębokość 85 mm, masa 0,36 kg.
• Stopień ochrony: IP20 (w zabudowie rozdzielnicy).
• Zgodność: rohs; aparat typu hn – wyłącznik nadprądowy do systemu xpole home, spełniający wymagania weryfikacji projektowej wg iec/en 61439 w zakresie parametrów środowiskowych i izolacji.
