Styki pomocnicze
Styki pomocnicze
Styki pomocnicze to elementy uzupełniające aparaturę elektryczną, służące do przekazywania sygnałów sterujących, kontrolnych lub informacyjnych. Montowane są jako akcesoria do styczników, wyłączników mocy, przekaźników i innych aparatów modułowych. Umożliwiają realizację funkcji logicznych w układach automatyki, sygnalizacji i zabezpieczeń.
Stosowanie styków pomocniczych pozwala na rozbudowę funkcji sterujących układu bez konieczności modyfikacji jego podstawowej konstrukcji. Dzięki temu są one powszechnie wykorzystywane w rozdzielnicach przemysłowych, tablicach sterowniczych i systemach automatyki procesowej.
Lista produktów
Styki pomocnicze (z przewodami) AUX-C 1Q+1SY 250Vac/dc XT1..XT4 F/P 1SDA066431R1
Styki pomocnicze AUX-C 1Q+1SY 24VDC XT1..XT4 F/P 1SDA066446R1
Styk pomocniczy sygnalizacyjny 1P 3A 250V AC montaż tylni HXA024H
Styk pomocniczy 1Z 1R 5A 250V do VISTOP 63-160 022704

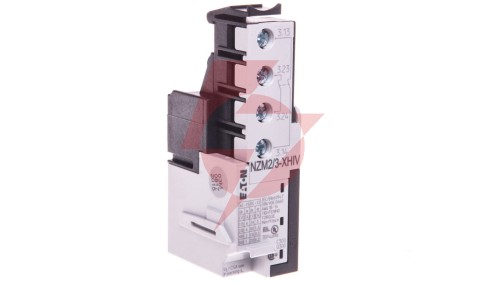

Styk pomocniczy 2Z łączenie z wyprzedzeniem NZM2/3-XHIV 259430

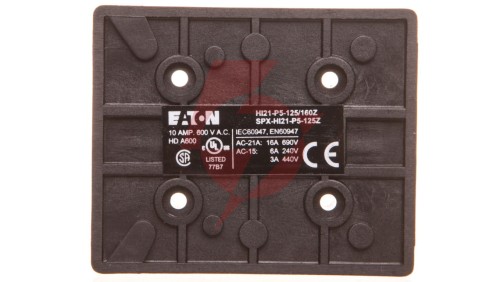

Styk pomocniczy 2Z 1R montaż boczny HI21-P5-125/160Z 280964
Styk pomocniczy 2Z łączenie z wyprzedzeniem NZM1-XHIV 259426

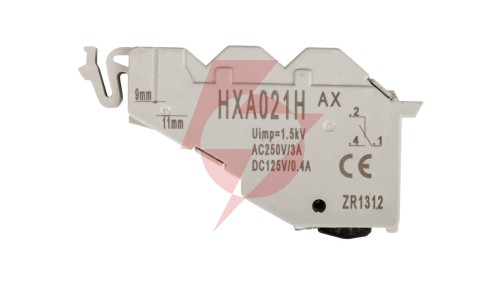

Styk pomocniczy 1P 3A 250V AC montaż tylni HXA021H
Styki pomocniczy 2Z zintegrowany NZM1-XHIVR 292195
Styk pomocniczy 1Z 1R do DMM/DCM AUX1NO+1NCDCM/DMM 1314300
Styk pomocniczy 1Z 1R do DMV250-2000N AUX1NO+1NCDMV250N-2000N 1314736

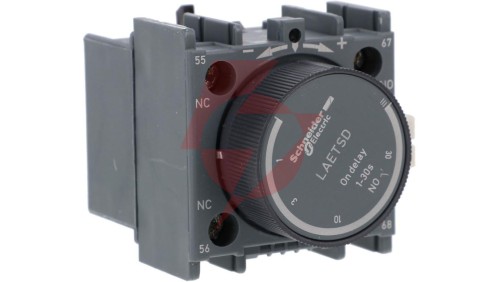

Styki pomocnicze z opóźnieniem czasowym Easy TeSys Control do styczników LC1E LAETSD
Styk pomocniczy (bez przewodu) AUX 1Q 250Vac/dc XT1...XT4 1SDA066422R1
2 Styki pomocnicze lub styk pomocniczy +styk sygnalizujący dla TX3 I DX3
Blok styków na stałe dla wyłącznika Masterpact NT/NW 47074
Styk sygnalizacyjny Acti9 SD (wskazanie wyzwolenia elektrycznego), 2-100 mA, 1 przemienny (1 CO), zaciski dolne A9N26917
Styk pomocniczy 1P EasyPact 29450
Styk pomocniczy 1 NO, 1 NC HI11-P1/P3UE EP-400893
Styk pomocniczy 1 NO, 1 NC HI11-P1/P3UZ EP-400892
Styk pomocniczy + sygnalizacyjny Multi9 OF/SD+OF 24-415VAC 24-130VDC M9A26909
Biegun N łączenie wyprzedzające do rozłączników do 3LD27/28 montowanych na płycie montażowej lub w obudowie 3LD9280-0C
Styk pomocniczy lub alarmowy 1P do DPX3 CTR-OC 421011
Styk pomocniczy 1 NO + 1 NO montaż boczny VZ20
Zasada działania
Styk pomocniczy zmienia swój stan w momencie zadziałania aparatu, do którego jest dołączony. W zależności od konstrukcji może być zwierny (NO), rozwierny (NC) lub przełączny. Jego zadaniem jest sygnalizacja pozycji styków głównych lub przekazywanie sygnałów sterujących do urządzeń nadrzędnych. Montaż odbywa się bezpośrednio na obudowie aparatu lub z boku korpusu.
Parametry techniczne
- konfiguracja styków: 1NO, 1NC, 2NO, 2NC lub kombinacje
- napięcie znamionowe izolacji: do 690V AC
- prąd znamionowy: 6–10A w zależności od modelu
- montaż: czołowy, boczny lub górny na korpusie aparatu
- czas przełączenia: poniżej 10 ms
- trwałość mechaniczna: do 10 milionów cykli
Zastosowanie
- sygnalizacja stanu pracy styczników i wyłączników
- realizacja funkcji sterowania w automatyce przemysłowej
- układy kontroli i blokad obwodowych
- systemy zabezpieczeń i monitoringu obwodów
- pomocnicze tory sygnałowe w instalacjach sterowniczych
Korzyści stosowania
- rozbudowa funkcji sterujących i sygnalizacyjnych aparatury
- kompatybilność z większością wyłączników i styczników modułowych
- małe wymiary i łatwy montaż bez użycia narzędzi
- wysoka trwałość mechaniczna i niezawodność pracy
- bezpieczne przekazywanie sygnałów sterujących
Dobór styków pomocniczych
Wybierając styki pomocnicze, należy określić typ współpracującego aparatu, wymaganą konfigurację styków oraz parametry prądowo-napięciowe. W automatyce i zabezpieczeniach istotne jest również dobranie czasu działania oraz odporności styków na obciążenia indukcyjne. Styki powinny być zgodne z normami PN-EN i systemem montażowym danego producenta.
Oferta kategorii
W kategorii dostępne są styki pomocnicze przeznaczone do współpracy z wyłącznikami nadprądowymi, stycznikami i przekaźnikami przemysłowymi. Urządzenia te umożliwiają rozbudowę systemów sterowania i sygnalizacji przy zachowaniu pełnej zgodności wymiarowej i elektrycznej z aparaturą modułową.
W celu doboru odpowiednich styków pomocniczych lub uzyskania wsparcia technicznego skorzystaj z formularza: https://www.sklepelraf.pl/pl/contact
Przeanalizujemy wymagania instalacji i pomożemy dobrać optymalne rozwiązanie zgodnie z przeznaczeniem i warunkami pracy.
