Złącze pomiarowe ZP-1 A INCOBEX 580x260x250mm IRA-030102-2 R5B43-0301-001

Przejdź do sekcji Opinie

INCOBEX

Tylko prawdziwe opinie produktowe

Bezpieczne płatności internetowe

Bezproblemowy zwrot do 14 dni

Zapytaj o produkt

Udostępnij

Wysyłka 24h

Kompaktowa szafa przyłączeniowa w obudowie IP44 o wymiarach 580x260x250 mm, przystosowana do montażu jednej tablicy licznikowej. Zaprojektowana do pracy z prądem znamionowym 63 A przy napięciu 230/400 V, bez wbudowanego wyłącznika różnicowoprądowego.

Przejdź do pełnego opisu

Napięcie znamionowe: 230/400 V
Liczba tablic licznikowych: 1
Wyłącznik różnicowoprądowy: Nie
Stopień ochrony IP: IP44

Opis

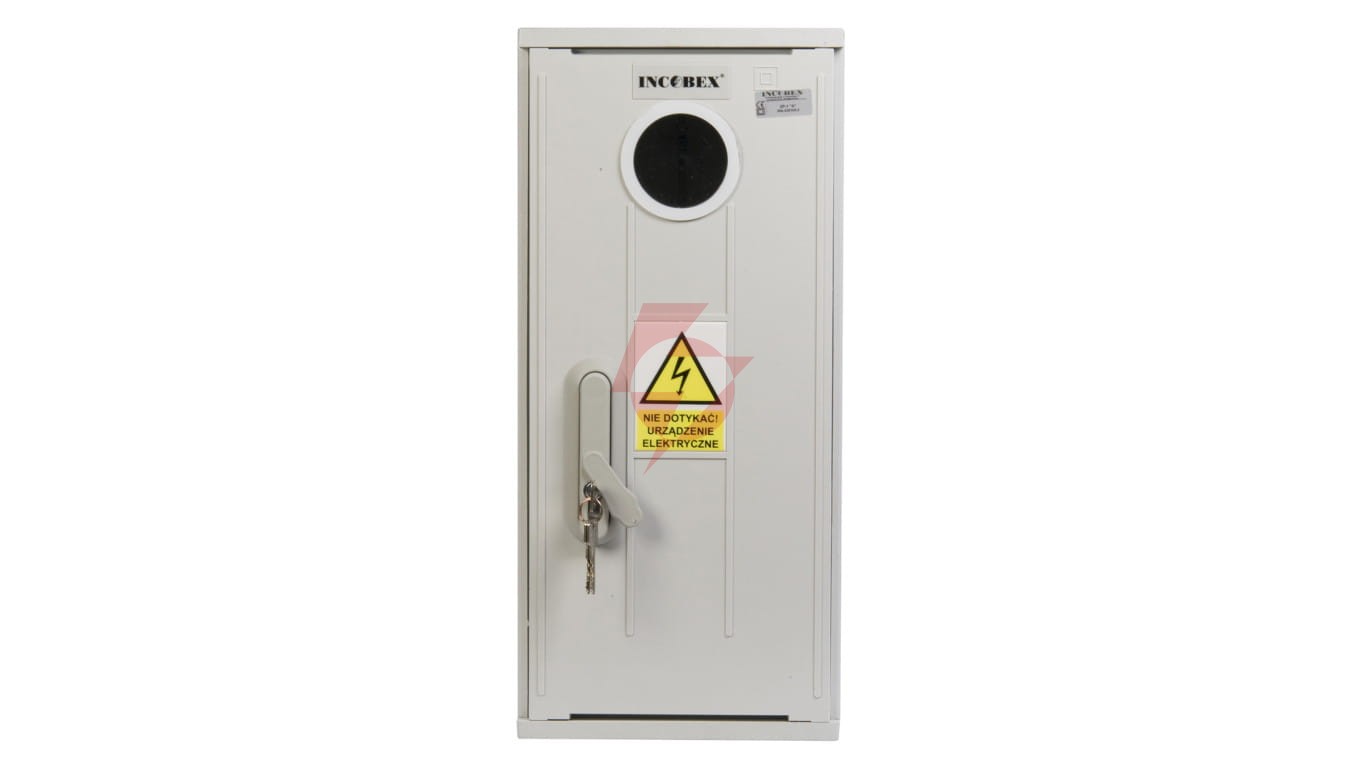

Złącze pomiarowe ZP-1 A – konstrukcja i przeznaczenie

Model ZP-1 A od INCOBEX to szafa przyłączeniowa zaprojektowana z myślą o dystrybucji energii elektrycznej w instalacjach wymagających wydzielonego miejsca na układ pomiarowy. Obudowa o stopniu ochrony IP44 zapewnia podstawową ochronę przed dostępem ciał stałych o średnicy powyżej 1 mm oraz przed bryzgami wody, co pozwala na montaż w półotwartych strefach budynków, o ile warunki środowiskowe nie przekraczają parametrów obudowy.

Parametry techniczne i konfiguracja

Urządzenie przewidziano do pracy przy napięciu znamionowym 230/400 V i prądzie znamionowym 63 A, przy czym identyczną wartość 63 A deklaruje się dla wyłącznika głównego. Konstrukcja nie zawiera fabrycznie wbudowanego wyłącznika różnicowoprądowego, a jej wyposażenie nie obejmuje gniazd typu CEE 16 A, CEE 32 A ani gniazd ze stykiem ochronnym – jest to złącze skoncentrowane wyłącznie na funkcji przyłączeniowo-pomiarowej.

Specyfikacja

CN: 85371098
PKWiU: 27.12.31.0
Model: Szafa przyłączeniowa
Liczba tablic licznikowych: 1
Prąd znamionowy: 63 A
Prąd znamionowy wyłącznika głównego: 63 A
Napięcie znamionowe: 230/400 V
Stopień ochrony (IP): IP44
Wyłącznik różnicowoprądowy: Nie
Liczba gniazd CEE 16 A / 400 V / 5P: 0
Liczba gniazd CEE 32 A / 400 V / 5P: 0
Liczba gniazd ze stykiem ochronnym: 0
Wysokość: 580 mm
Szerokość: 260 mm
Głębokość: 250 mm

Zastosowanie i ograniczenia

Dzięki pojedynczej tablicy licznikowej złącze sprawdza się w punktach poboru energii, gdzie wymagany jest odrębny pomiar dla jednego obwodu – na przykład w segmentach mieszkalnych, lokalach użytkowych lub niewielkich obiektach handlowo-usługowych. Brak gniazd wtyczkowych oznacza, że wszelkie przyłącza odbiorcze muszą być wyprowadzone z rozdzielnicy współpracującej ze złączem. Obudowa IP44 nie jest przystosowana do pracy w strefach stale zalewanych wodą ani narażonych na intensywne zapylenie.

Informacje dotyczące bezpieczeństwa i produktu

Montaż i podłączenie powinien wykonywać wykwalifikowany elektryk, zgodnie z obowiązującymi przepisami budowy instalacji elektrycznych. Przed rozpoczęciem prac należy upewnić się, że obwód zasilający jest odłączony od napięcia. Producent dostarcza produkt w konfiguracji opisanej w dokumentacji technicznej; wszelkie modyfikacje konstrukcji lub wyposażenia we własnym zakresie mogą wpłynąć na zachowanie deklarowanego stopnia ochrony IP44. Warunki gwarancji określa karta gwarancyjna producenta – standardowy okres i zakres odpowiedzialności dotyczą wad materiałowych i produkcyjnych, przy założeniu użytkowania zgodnego z przeznaczeniem i parametrami znamionowymi.

Najczęściej zadawane pytania

Jakie są wymiary złącza pomiarowego ZP-1 A?

Wymiary urządzenia to 580 mm wysokości, 260 mm szerokości i 250 mm głębokości.

Jaki jest stopień ochrony obudowy i gdzie można zamontować to złącze?

Obudowa ma stopień ochrony IP44, co pozwala na montaż w półotwartych strefach budynków, ale nie w miejscach narażonych na zalanie wodą lub intensywne zapylenie.

Czy złącze ZP-1 A posiada gniazda wtyczkowe lub wyłącznik różnicowoprądowy?

Złącze nie jest wyposażone w gniazda CEE ani wyłącznik różnicowoprądowy i służy wyłącznie do funkcji przyłączeniowo-pomiarowych.

Do jakiego napięcia i prądu znamionowego przeznaczone jest to złącze?

Urządzenie jest przeznaczone do pracy przy napięciu 230/400 V i prądzie znamionowym 63 A.

Cechy produktów

Napięcie znamionowe 230/400 V
Liczba tablic licznikowych 1
Wyłącznik różnicowoprądowy Nie
Stopień ochrony IP IP44
Wymiary w mm (sz. x wys. x gł.) 260 x 580 x 250
Rodzaj obudowy Szafa przyłączeniowa
Prąd znamionowy 63 A

Liczba ocen: 0

Oceń i opisz

00 godzin : 00 min : 00 s

Bezpieczna płatność

14 dni na zwrot

Produkt dostępny w magazynie

381,00 zł

Ceny podane bez kosztów dostawy.
