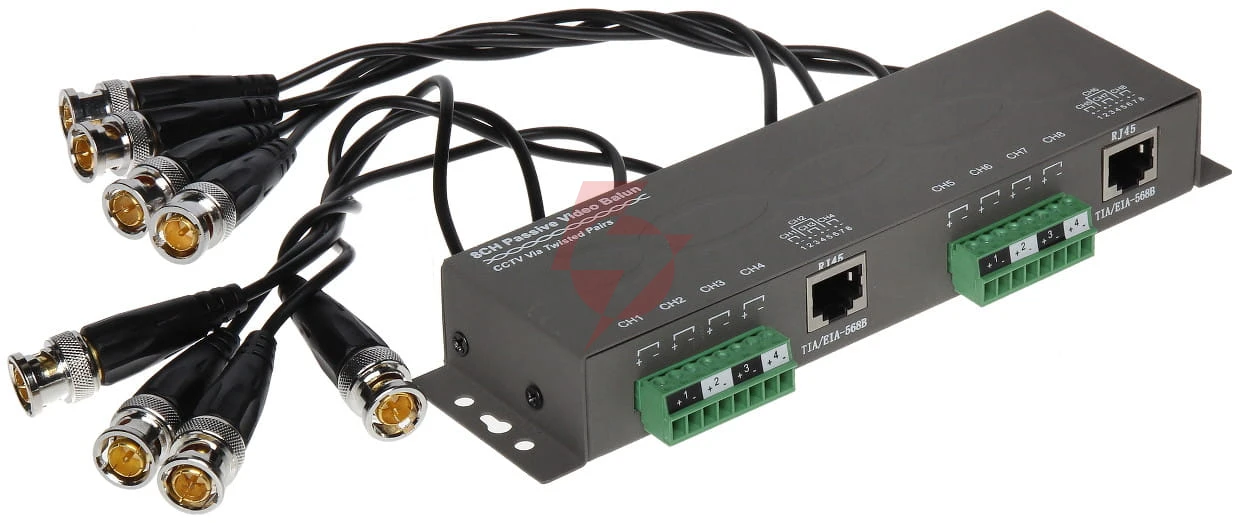

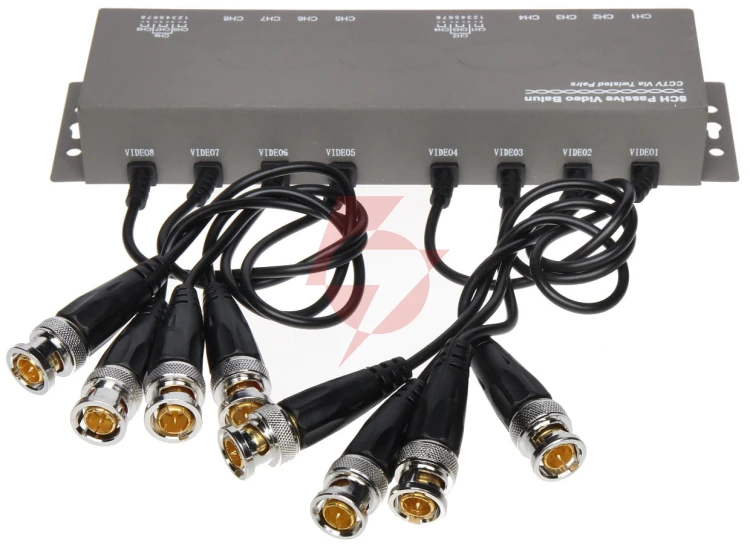

Transformator wideo tr-8m

Najważniejsze cechy

• Standard:
• Ahd - 5 mpx,
• Hd-cvi - 8 mpx 4K uhd,
• Hd-tvi - 5 mpx,
• Cvbs - pal, ntsc
• Rodzaj urządzenia: pasywne
• Liczba kanałów: 8 szt. Wideo
• Zasięg wideo:
• 250 m @ 720p - utp kat. 5e
• 150 m @ 1080p - utp kat. 5e
• 400 m @ cvbs - utp kat. 5e
• Tłumienie:
• 4.43 mhz @ 0.42 db
• 11 mhz @ 0.64 db
• 21 mhz @ 0.91 db
• 38 mhz @ 1.41 db
• 42 mhz @ 1.53 db
• 67.5 mhz @ 2.22 db
• Podane tłumienie dotyczy dwóch urządzeń połączonych ze sobą
• Napięcie we/wy 75Ω (cvbs): 1 vpp
• Separacja między wejściami: > -50 db
• Cmrr (db @ 5MHz): 60 db
• Impedancja złącza koncentrycznego: 75 ω
• Impedancja złącza symetrycznego: 100 ω

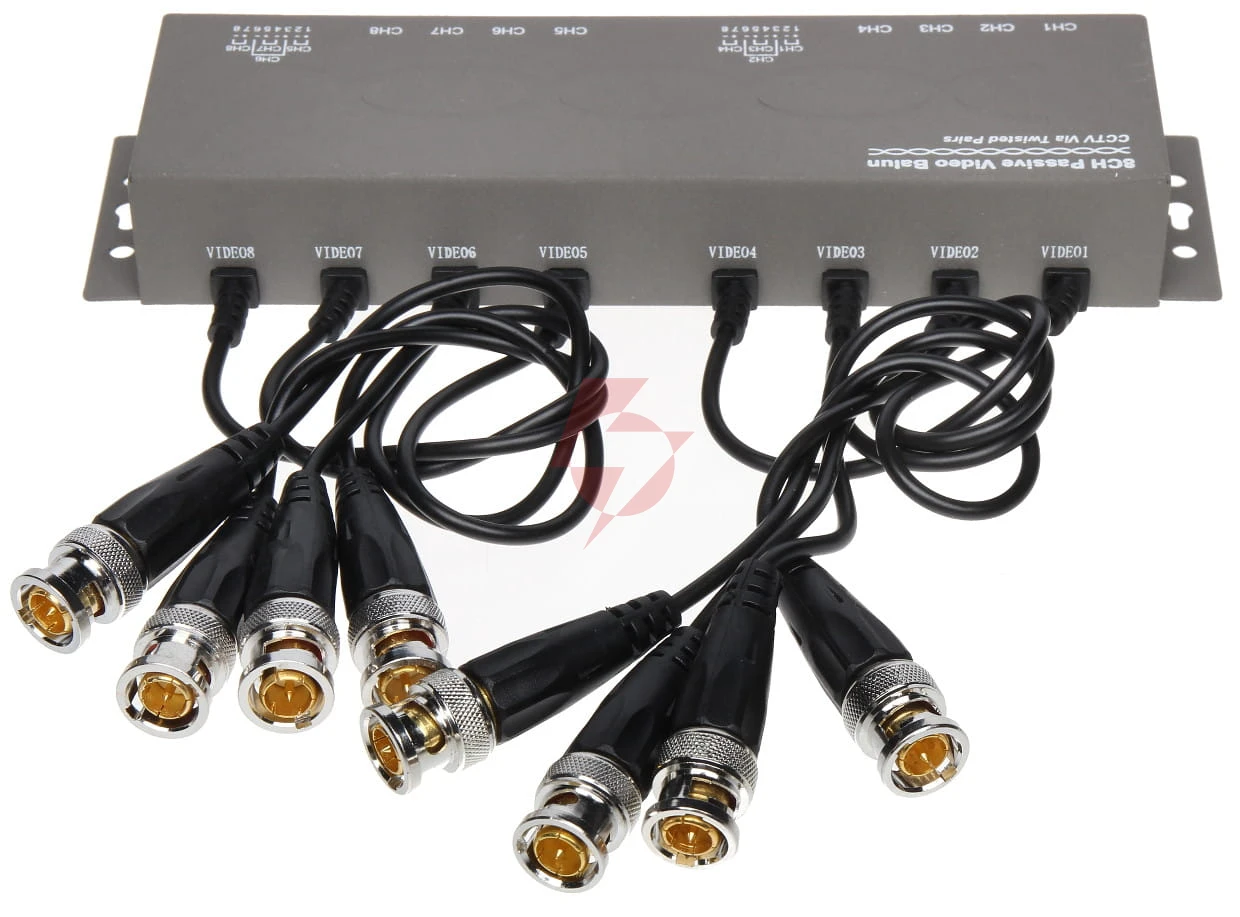

• Typ złącza koncentrycznego: 8 x bnc wtyk na przewodzie

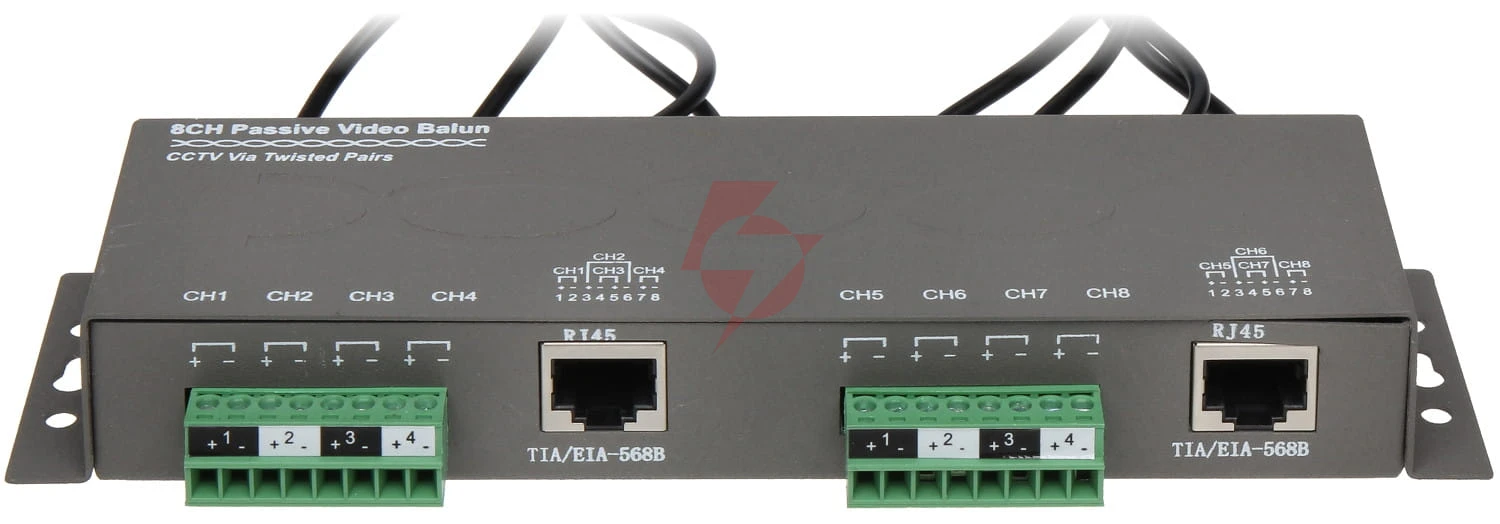

• Typ złącza symetrycznego: zaciski kablowe / 2 x rj-45 (8-pin, 4 pary) gniazdo
• Temperatura pracy: -10 °c ... 70 °c
• Dopuszczalna względna wilgotność otoczenia: < 95 %
• Waga: 0.32 kg
• Wymiary: 185 x 58 x 25 mm
• Gwarancja: 2 lata

Przeznaczenie

Tr-8M przeznaczony jest do przesyłu sygnału wideo za pomocą skrętki komputerowej. Urządzenie dopasowuje impedancję kabla koncentrycznego 75Ω do impedancji przewodu symetrycznego zapewniając przesył sygnału wizyjnego do 400m (skrętka komputerowa 5 kategorii) oraz eliminuje zakłócenia niesymetryczne.
