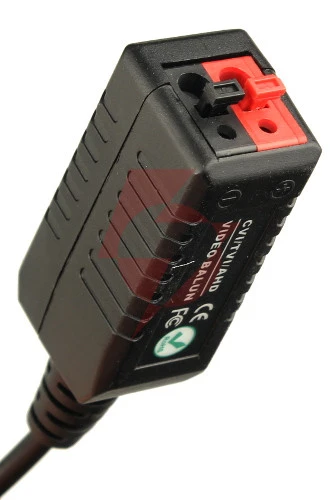

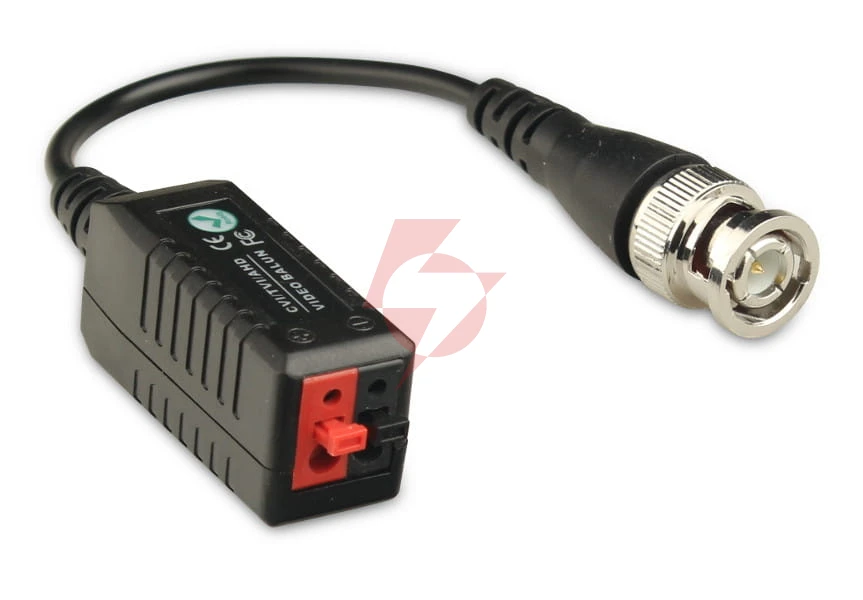

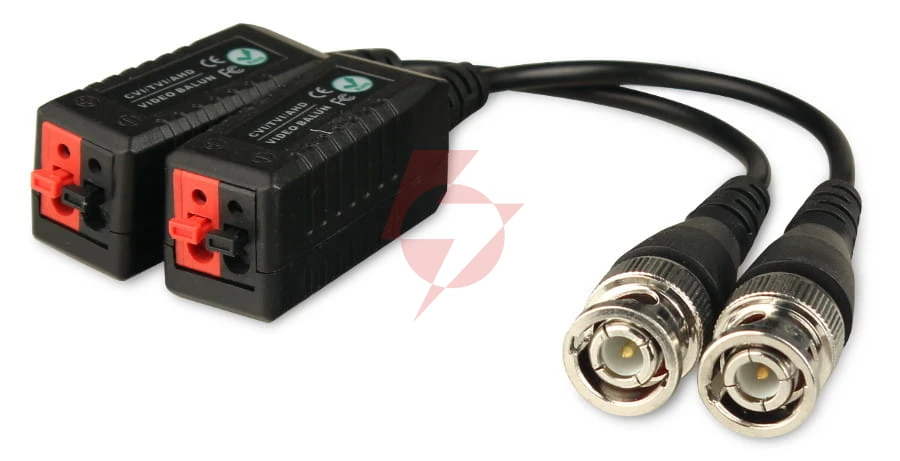

Transformator wideo ahd/tvi/cvi na kabelku kpl

Przeznaczenie

Transformator przeznaczony do przesyłu sygnału wideo za pomocą kabla typu "skrętka" w systemach analogowej telewizji przemysłowej hd w różnych technologiach tvi, ahd i cvi.

Specyfikacja techniczna

Impedancja skrętki utp 75 ohm

Impedancja dla bnc 100 ohm

Złącze wejściowe (utp) Gniazdo z zaciskami

Złącze wyjściowe (urządzenie) Przewód z męskim wtykiem bnc

Pasmo przenoszenia 60 mhz

Tłumienie 0.5dB

Odstęp szum/sygnał 60dB

Zasięg transmisji ahd (max)*

720p - 450m

1080p - 250m

3Mpix - 8Mpix - 200m

Zasięg transmisji hd-cvi

720p: 450m

1080p - 250m

3Mpix - 8Mpix - 200m

Zasięg transmisji hd-tvi

720p: 250m

1080p - 250m

3Mpix - 8Mpix - 200m

Przeznaczenie transformatora wideo na kablu ahd/tvi/cvi ewimar tr-1F-hd 8MP:

• Transformator wideo na kablu ahd/tvi/cvi ewimar tr-1F-hd 8MP przeznaczony jest do przesyłu sygnału wideo za pomocą kabla typu "skrętka" w systemach analogowej telewizji przemysłowej hd w różnych technologiach tvi, ahd i cvi.

Specyfikacja techniczna transformatora wideo na kablu ahd/tvi/cvi ewimar tr-1F-hd 8MP:

Impedancja skrętki utp

75 ohm

Impedancja dla bnc

100 ohm

Złącze wejściowe (utp)

Gniazdo z zaciskami

Złącze wyjściowe (urządzenie)

Przewód z męskim wtykiem bnc

Pasmo przenoszenia

60 mhz

Tłumienie

0.5dB

Odstęp szum/sygnał

60dB

Zasięg transmisji ahd (max)*

720p - 450m

1080p - 250m

3Mpix - 8Mpix - 200m

Zasięg transmisji hd-cvi

720p: 450m

1080p - 250m

3Mpix - 8Mpix - 200m

Zasięg transmisji hd-tvi

720p: 250m

1080p - 250m

3Mpix - 8Mpix - 200m
