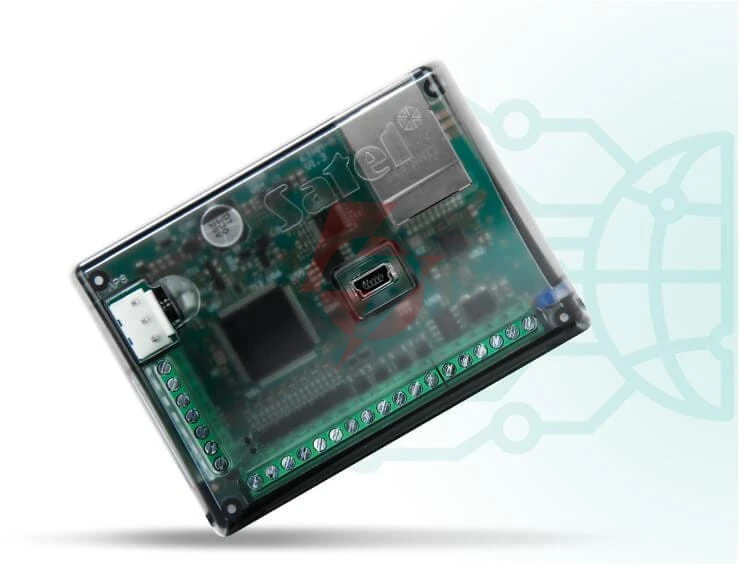

Satel uniwersalny moduł monitorujący ethm-a

Przeznaczenie

Ethm-a to uniwersalny moduł monitorujący umożliwiający przesyłanie informacji przez sieć ethernet.. Dzięki temu, że moduł może pracować w sieci lokalnej, nie ma konieczności przekierowywania przesyłanych danych przez internet czy tworzenia bazy danych. Wszystko pozostaje w sieci lokalnej, która chroniona jest przez zaporę sieciową (firewall). Ethm-a nie generuje dodatkowych kosztów związanych z kartą sim czy abonamentem telefonicznym tak jak w przypadku innych modułów komunikacyjnych gsm.

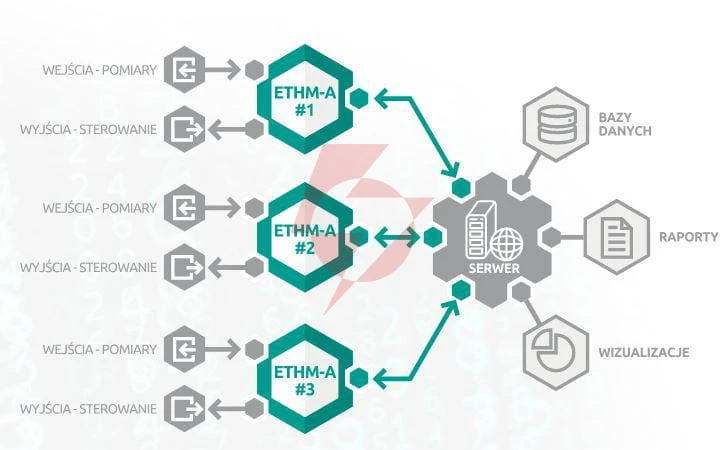

Moduł znajdzie zastosowanie w wielu już istniejących, jak i nowo budowanych instalacjach, umożliwiając monitorowanie urządzeń i przesyłanie informacji o zdarzeniach w systemie lub zgromadzonych danych.

Charakterystyka ethm-a

Ethm-a to uniwersalny moduł monitorujący, który może pracować autonomicznie, w ramach systemu sygnalizacji włamania i napadu lub w systemach automatyki. Moduł umożliwia przesyłanie informacji po sieci ethernet.

W systemach alarmowych moduł ten może służyć do realizacji monitoringu, współpracując z dowolną centralą alarmową, podłączoną do modułu za pomocą jej dialera. Ethm-a można także połączyć z centralą, używając odpowiednio skonfigurowanych wyjść centrali podłączonych do wejść modułu.

Ethm-a posiada 8 wejść, które można zaprogramować jako no, nc lub analogowe do pracy z urządzeniami wyposażonymi w wyjścia no lub nc czy czujnikami analogowymi lub przetwornikami cyfrowo-analogowymi. Dodatkowo wyposażony jest w magistralę cyfrowych czujników typu 1-wire. Umożliwia to podłączenie aż 8 detektorów (np. Temperatury) przy maksymalnej długości magistrali do 30 m. Dzięki temu moduł może gromadzić i przesyłać w ramach iot różnego typu dane, np. Aktualną temperaturę, stopień wilgotności i inne. ethm-a może także przekazywać do stacji monitorującej zdarzenia, które miały miejsce w systemie alarmowym (np. Załączenie czuwania, alarm i inne).

Ethm-a posiada 4 wyjścia tranzystorowe (oc). Można nimi sterować zdalnie, np. Korzystając z aplikacji mobilnej Gx control, komputera z zainstalowanym oprogramowaniem Gx soft lub w ramach iot.

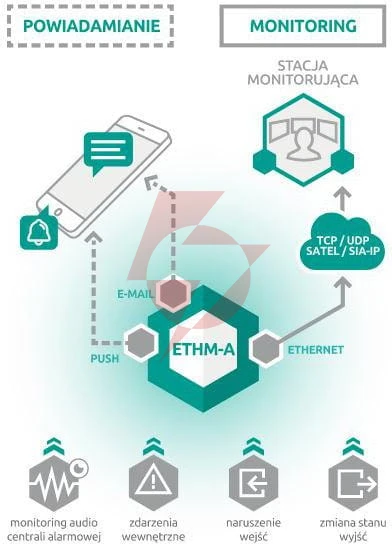

Moduł umożliwia także wysyłkę powiadomień za pomocą komunikatów push na urządzenia mobilne z zainstalowaną aplikacją gx control oraz poprzez wiadomości e-mail.

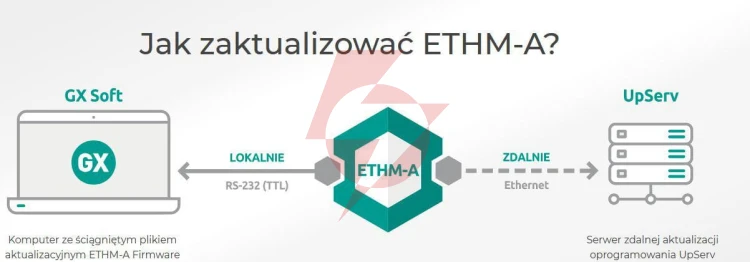

Programowanie i konfiguracja odbywa się na komputerze z zainstalowanym programem gx soft. Połączenie modułu z programem odbywa się lokalnie (rs-232 (ttl)) lub zdalnie (ethernet). Oprogramowanie sprzętowe ethm-a może być aktualizowane zdalnie dzięki współpracy z programem upserv.

• Konwersja monitoringu audio (sia/dtmf/impulsowy)
• Powiadamianie: push/e-mail
• 8 programowalnych wejść (no/nc/analogowe)
• Magistrala cyfrowych czujników 1-wire (do 8 czujników)
• Możliwość konfiguracji reakcji na przekroczenie zaprogramowanych wartości progowych:
• Na wejściach analogowych
• Z czujników 1-wire
• 4 wyjścia typu oc sterowane:
• Zdalnie za pomocą aplikacji mobilnej gx control
• Lokalnie/zdalnie za pomocą programu gx soft
• Zdalnie w ramach iot
• Lokalnie za pomocą 8 wejść modułu
• Obsługa otwartych protokołów komunikacyjnych:
• Mqtt
• Json
• Json/http
• Konfiguracja ustawień modułu za pomocą programu gx soft:
• Lokalnie poprzez rs-232 (ttl)
• Zdalnie przez ethernet

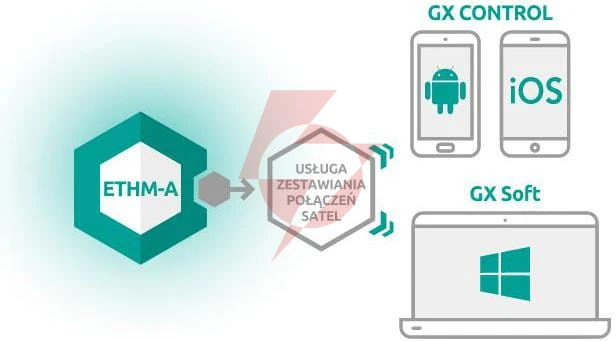

• Współpraca z aplikacją mobilną gx control
• Możliwość zdalnej aktualizacji oprogramowania sprzętowego (firmware) przez upserv

Specyfikacja techniczna
