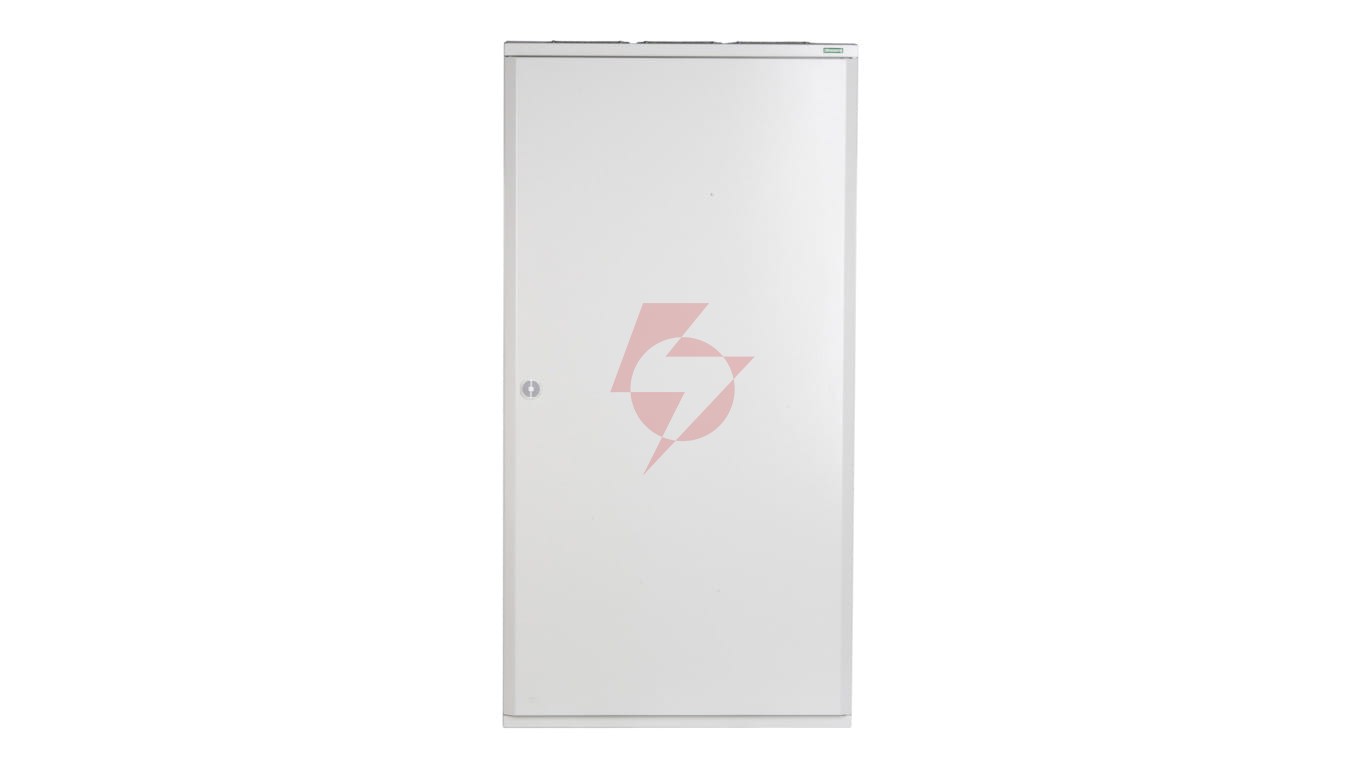

Rozdzielnica modułowa 9x35 natynkowa IP30 BP-O-800/15-C xEnergy Basic 293314 EATON

Rozdzielnica modułowa EATON xEnergy Basic 293314 to profesjonalna obudowa stalowa przeznaczona do montażu aparatury modułowej w instalacjach niskiego napięcia. Model BP-O-800/15-C oferuje konfigurację 9 rzędów po 35 modułów, co daje łączną pojemność 315 modułów. Jest to rozwiązanie dedykowane do rozbudowanych systemów dystrybucji energii w obiektach przemysłowych, komercyjnych i infrastrukturalnych.

Zastosowanie w instalacjach elektrycznych

Rozdzielnica została zaprojektowana do zastosowań wewnętrznych w budynkach wymagających dużej liczby obwodów i przejrzystej organizacji zabezpieczeń. Sprawdza się jako:

• rozdzielnica główna lub piętrowa w budynkach biurowych,
• szafa rozdzielcza w halach produkcyjnych i magazynach,
• element systemu dystrybucji energii w obiektach handlowych,
• obudowa do rozbudowanych instalacji modułowych w budownictwie wielorodzinnym.

Konstrukcja i trwałość

Obudowa wykonana jest z wysokiej jakości stali lakierowanej w kolorze RAL 7035. Solidna konstrukcja zapewnia odpowiednią sztywność mechaniczną oraz odporność na typowe obciążenia eksploatacyjne w pomieszczeniach technicznych.

Stopień ochrony IP30 gwarantuje zabezpieczenie przed dostępem do części niebezpiecznych oraz ochronę przed ciałami stałymi o średnicy powyżej 2,5 mm, co czyni rozdzielnicę odpowiednim rozwiązaniem do montażu w suchych pomieszczeniach wewnętrznych.

Organizacja przestrzeni i montaż aparatury

Układ 9 rzędów po 35 modułów umożliwia logiczne i czytelne rozplanowanie aparatury, w tym:

• wyłączników nadprądowych,
• wyłączników różnicowoprądowych,
• ograniczników przepięć,
• liczników energii i urządzeń pomiarowych,
• modułów sterowania i automatyki.

Standardowe szyny DIN zapewniają kompatybilność z aparaturą modułową wielu producentów. Duża szerokość obudowy (800 mm) ułatwia prowadzenie przewodów oraz zachowanie odpowiednich promieni gięcia.

Parametry techniczne

• Producent: EATON
• Seria: xEnergy Basic
• Numer katalogowy: 293314
• Model: BP-O-800/15-C
• CN: 85381000
• PKWiU: 27.12.40.0
• Liczba rzędów: 9
• Szerokość w modułach: 35
• Łączna liczba modułów: 315
• Wysokość: 1560 mm
• Szerokość: 800 mm
• Głębokość: 262 mm
• Stopień ochrony: IP30
• Materiał obudowy: stal
• Kolor: szary
• Numer RAL: 7035
• Szyna DIN: tak
• Z płytą montażową: nie
• Możliwość rozbudowy: nie
• Rodzaj pokrywy: zamknięte
• Masa: 47,5 kg

Dlaczego warto wybrać system xEnergy Basic?

Seria xEnergy Basic marki EATON została opracowana jako system rozdzielnic zapewniających elastyczność projektową i zgodność z aktualnymi standardami instalacyjnymi. To rozwiązanie łączące solidną konstrukcję stalową z ergonomią montażu oraz wysoką kompatybilnością z aparaturą modułową.

Model 293314 stanowi optymalne rozwiązanie dla inwestycji wymagających dużej liczby obwodów oraz uporządkowanej struktury rozdziału energii w jednym punkcie instalacji.

Podsumowanie techniczne

Rozdzielnica modułowa 9x35 IP30 EATON xEnergy Basic 293314 to przemysłowa obudowa stalowa przeznaczona do wewnętrznych instalacji niskiego napięcia. Duża pojemność 315 modułów, wymiary 800 × 1560 × 262 mm oraz system montażu na szynach DIN czynią ją profesjonalnym rozwiązaniem dla zaawansowanych projektów elektrycznych.
