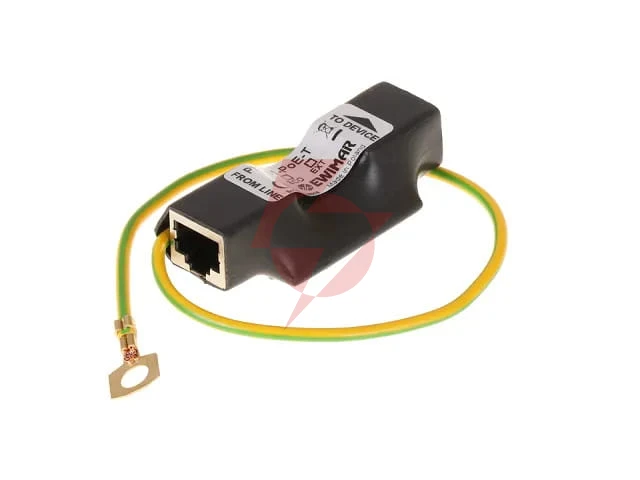

Ogranicznik przepięć sieci lan serii ext, ptf-51-ext/poe/t w osłonie termokurczliwej
ogranicznik przepięć sieci lan serii ext, ptf-51-ext/poe/t w osłonie termokurczliwej, producent: ewimar
Ceny podane bez kosztów dostawy.
Ceny podane bez kosztów dostawy.
Kod producenta: PTF-51-EXT/PoE/T
Kod kreskowy:
Opis
Ogranicznik przepięć sieci lan serii ext, ptf-51-ext/poe/t w osłonie termokurczliwej
Zastosowanie

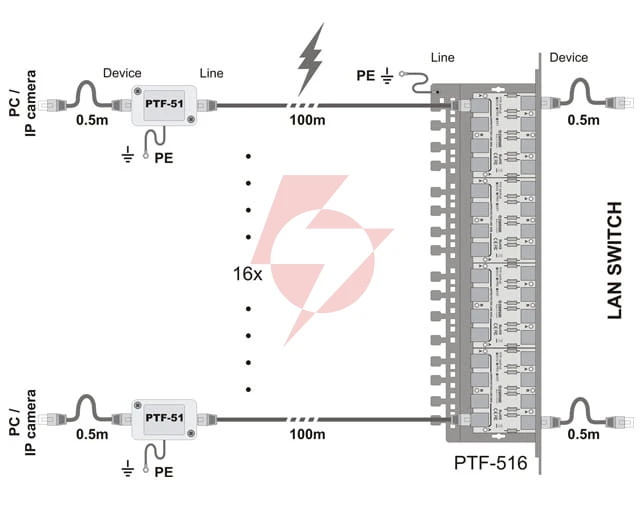

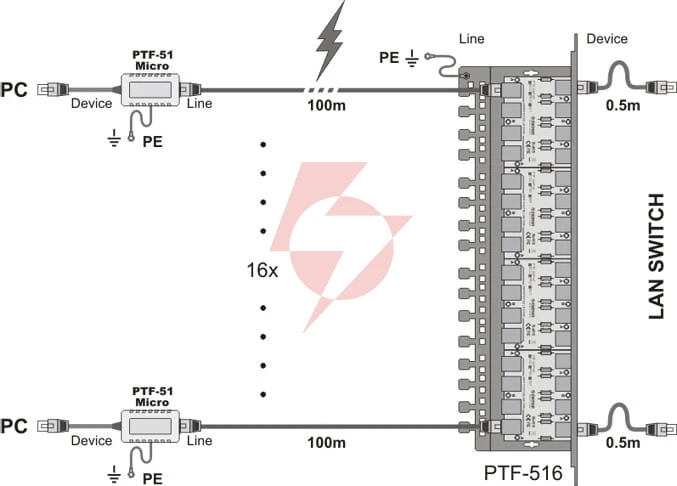

Do zabezpieczenia jednego toru lan, można wykorzystać dwa ochronniki 1-kanałowe, zamontowane na dwóch końcach przewodu i odpowiednio je uziemić. W przypadku konieczności zabezpieczenia wielu obwodów lan, zalecane jest zastosowanie ogranicznika wielokanałowego po stronie switcha lan i jednokanałowych po stronie urządzeń końcowych.
Specyfikacja techniczna
| Linia danych | |
| Ilość kanałów lan | 1 |
| Obsługiwane standardy ethernet | 10Base-t, 100Base-t |
| Stosowany z okablowaniem | Ftp, utp dowolnej kategorii |
| Złącze wejściowe (strona niechroniona) | Gniazdo ekranowane rj-45 |
| Złącze wyjściowe (strona chroniona) | Gniazdo ekranowane rj-45 |
| Ilość stopni ochronnych | 3 (gdt, mosfet, tvs) |
| Napięcie znamionowe dc (linia-ziemia) un | 90V dc |
| Napięcie maksymalne pracy trwałej (linia-ziemia) uc | 110V dc |
| C1: poziom ochrony 1kV/μs (linia-ziemia) up | 600V |
| C2: prąd wyładowczy (8/20µs, linia-ziemia) lmax / żyła | 2,5kA (max) |
| D1: maksymalny prąd piorunowy (10/350µs, linia-ziemia) iimp | 1kA |
| Napięcie znamionowe dc (linia-linia) un | 3,3V dc |
| Napięcie maksymalne pracy trwałej (linia-linia) uc | 3,5V dc |
| B2: poziom ochrony 1kV/μs (linia-linia) up | <8V |
| C1: prąd wyładowczy (8/20µs, linia-linia) iimp | 0,5kA |
| Element odsprzęgający | Bezpiecznik mosfet |
| Chronione linie | 1-2, 3-6 |
| Pojemność (linia-linia) @1MHz | 6-15pF |
| Pojemność (linia-ziemia) @1MHz | 1-2pF |
| Rezystancja szeregowa | 6Ω / linię |
| Prąd znamionowy in | 300mA / linię |
| Linia poe | |
| Napięcie znamionowe dc (linia-linia) un | 57V dc |
| Napięcie maksymalne pracy trwałej (linia-linia) uc | 64V dc |
| B2: poziom ochrony 1kV/μs (linia-linia) up | 93V dc |
| C1: prąd wyładowczy (8/20µs, linia-linia) iimp | 0,5kA (opcja a), 250A (opcja b) |
| Napięcie znamionowe dc (linia-ziemia) un | 90V dc |
| Napięcie maksymalne pracy trwałej (linia-ziemia) uc | 110V dc |
| C1: poziom ochrony 1kV/μs (linia-ziemia) up | 600V |
| C2: prąd wyładowczy (8/20µs, linia-ziemia) lmax / żyła | 2,5kA (max) |
| Chronione linie (pary) | (1+2)-(3+6), (4+5)-(7+8) |
| Standard pracy poe | Zgodny z ieee 802.3af/at/bt-typ 3 (hipoe, upoe) |
| Straty mocy poe na obwodach ochronnych | Ieee 802.3af, opcja a: 0,6W @48VDC |
| Ieee 802.3af, opcja b: 0,35W @48VDC | |
| Ieee 802.3at, opcja a: 1,6W @54VDC | |
| Ieee 802.3at opcja b: 0,6W @54VDC | |
| Ieee 802.3bt, typ 3, opcja ab: 1,2W @54VDC | |
| *) dane dla maksymalnego przewidzianego obciążenia | |
| Cechy wspólne | |
| Wymiary | 65 x 20 x 35 (mm) |
| Zastosowanie | Ochrona urządzeń instalowanych wewnątrz / na zewnątrz |
| Sposób montażu | Obudowa wolnostojąca |
| Sposób uziemienia | Przewód |
| Szczelność obudowy | IP20 |
| Temperatura pracy | -40ºC~60ºC |
