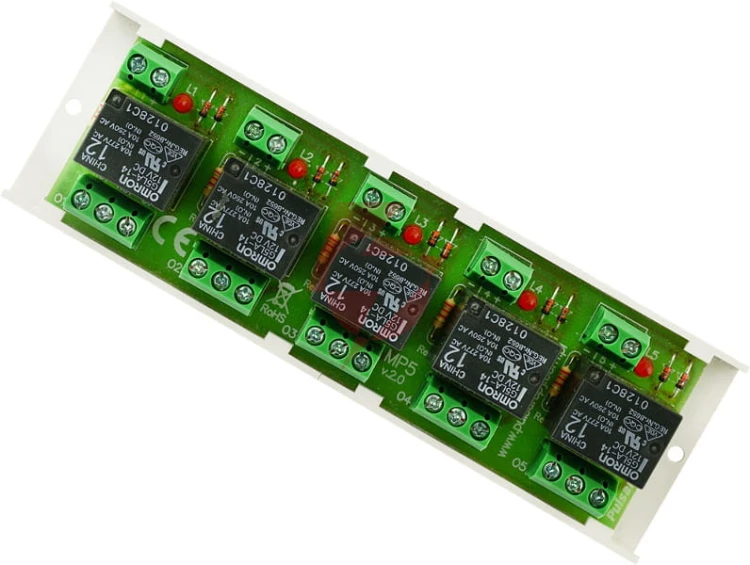

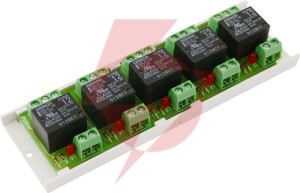

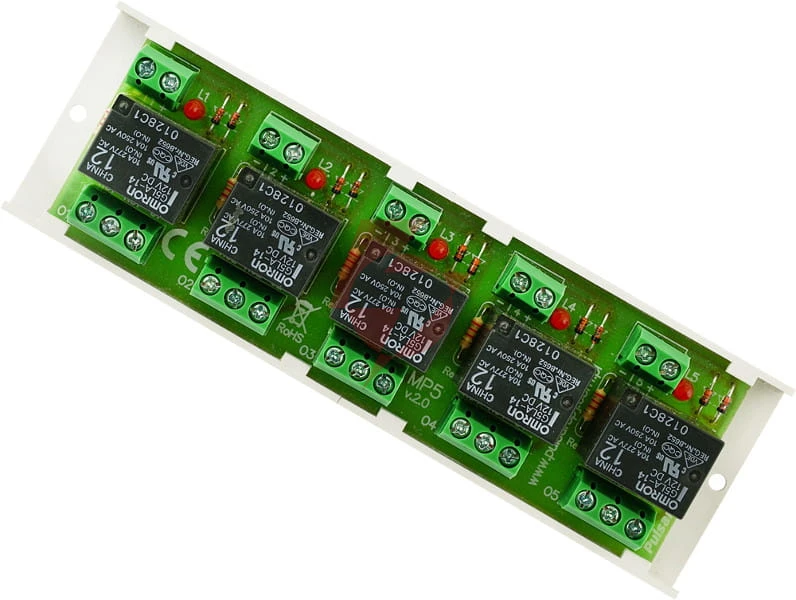

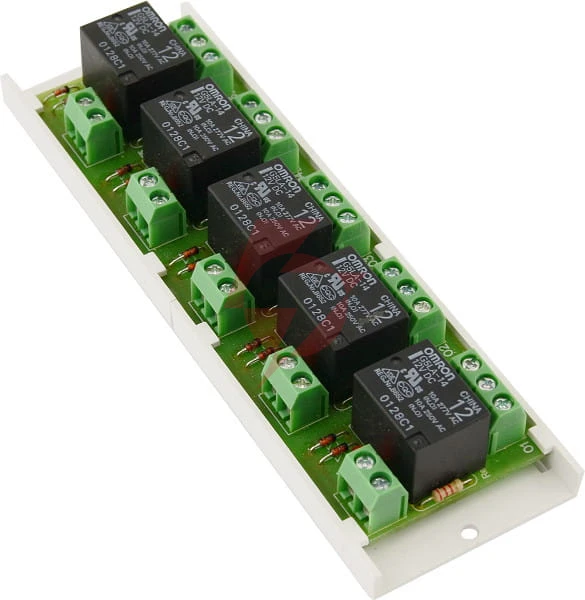

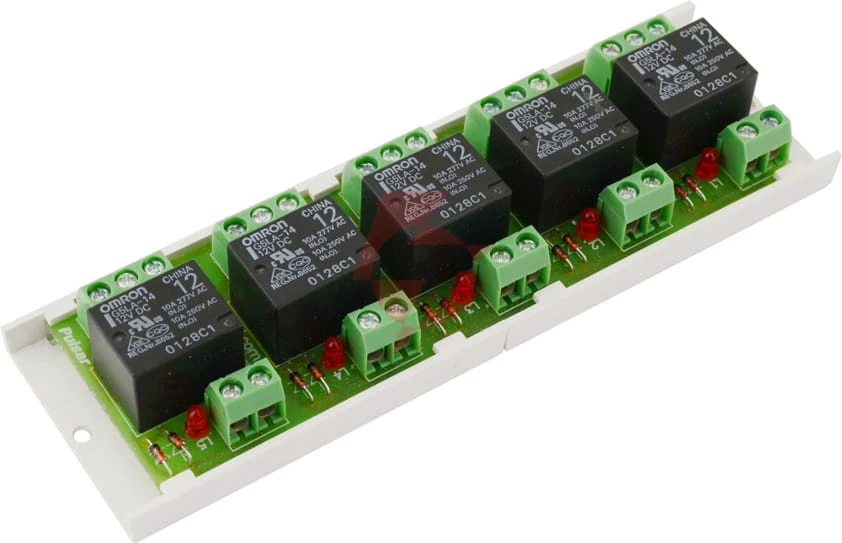

Moduł przekaźnikowy pulsar awz520

Najważniejsze cechy

• Zasilanie: 10÷14VDC
• Przekaźniki: 5x rel-c/no/nc, 2A@30VDC/50VAC
• Gwarancja: 2 lata od daty produkcji

Przeznaczenie

Moduł przekaźnikowy MP5 (AWZ520) przeznaczony jest do stosowania w instalacjach niskonapięciowych. Służy do sterowania, sygnalizowania stanów np. W systemach alarmowych, kontroli dostępu. Może być stosowany do sterowania urządzeniami o dużym poborze prądu poprzez wyjścia oc systemów alarmowych. Ponadto zapewnia separację galwaniczną sygnałów, źródeł zasilania w stosunku do wyjść modułu.

Specyfikacja techniczna

• Napięcie cewki przekaźnika: 10÷14V dc (-/+5%),
• Prąd sterowania cewki: 37mA@12VDC
• Ilość przekaźników: 5
• Napięcie styków przekaźnika: 30VDC / 50VAC max.
• Prąd styków przekaźnika: 2A max.
• Styki przekaźnika: c/nc/no (wyprowadzenia ø 2,05mm - awg 24-12)
• Czas załączenia/wyłączenia: 15ms/8ms (-/+5%)
• Warunki pracy: ii klasa środowiskowa, -10°c÷ 40°c
• Obudowa: brak, konstrukcja typu “open-frame”, IP00
• Wymiary: w=140, l=43, h=25 [mm, +/-2]
• Waga netto/brutto: 0,093 / 0,120 [kg]
• Montaż: taśma montażowa lub wkręt montażowy x 2
• Deklaracje: gwarancja ce, 2 lat od daty produkcji
• Uwagi: wyprowadzenia na złączach - ø 0,41÷1,63 (awg 26-14), ø 0,51÷2,05 (awg 24-12) - styki przekaźnika
