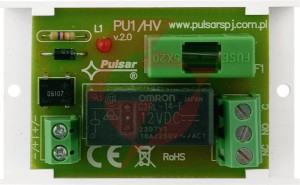

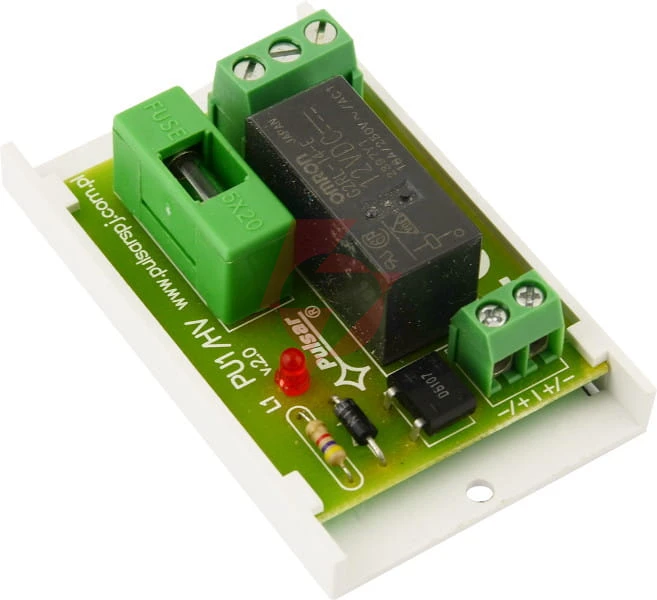

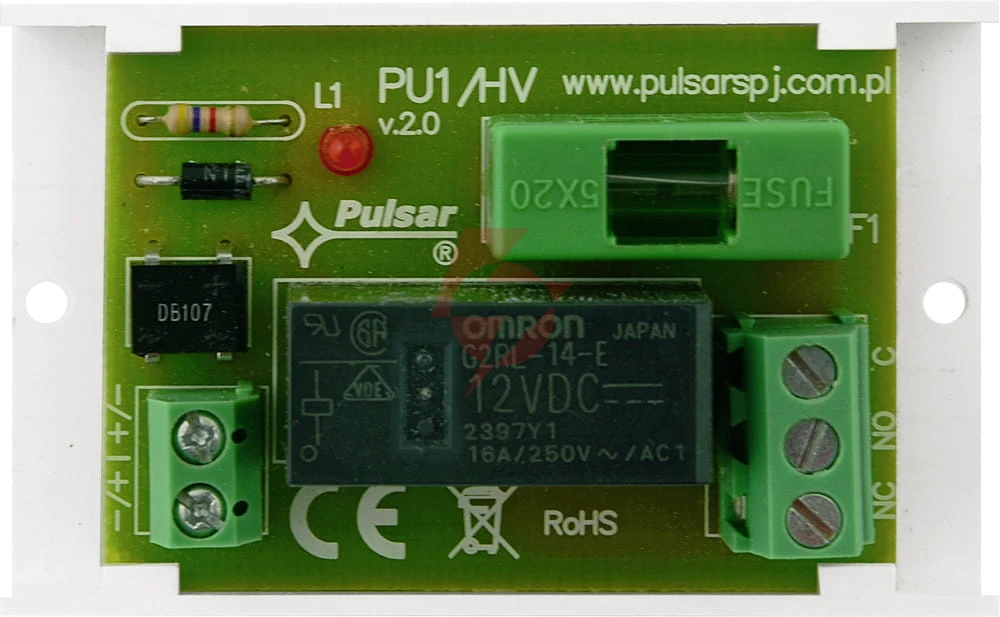

Moduł przekaźnikowy pulsar awz514

Najważniejsze cechy

• Zasilanie: 10÷16VDC/vac
• Przekaźniki: 1x rel-c/no/nc, 6A@30VDC/250VAC
• Zabezpieczenie: bezpiecznik topikowy 6.3A

Przeznaczenie

Moduł przekaźnikowy PU1/hv (AWZ514) przeznaczony jest do stosowania w instalacjach niskonapięciowych. Służy do sterowania, sygnalizowania stanów np. W systemach alarmowych, kontroli dostępu. Może być stosowany do sterowania urządzeniami o dużym poborze prądu poprzez wyjścia oc systemów alarmowych. Ponadto zapewnia separację galwaniczną sygnałów, źródeł zasilania w stosunku do wyjść modułu.

Specyfikacja techniczna

• Dane techniczne:
• Napięcie cewki przekaźnika: 10÷16V dc/ac (-/+5%),
• Prąd sterowania cewki: 33mA@12VDC
• Rezystancja cewki: 360 ohm (-/+10%)
• Moc cewki: 400mW
• Ilość przekaźników: 1
• Napięcie styków przekaźnika: 30VDC / 250VAC max.
• Prąd styków przekaźnika: 6A max.
• Styki przekaźnika: c/nc/no (wyprowadzenia ø 2,05mm awg 24-12)
• Czas załączenia/wyłączenia: 15ms/8ms (-/+5%)
• Warunki pracy: ii klasa środowiskowa, -10°c÷ 40°c
• Obudowa: brak, konstrukcja typu “open-frame”, IP00
• Wymiary: w=70, l=43, h=23 [mm, +/-2]
• Waga netto/brutto: 0,04 / 0,06 [kg]
• Montaż: taśma montażowa lub wkręt montażowy x 2
• Uwagi wyprowadzenia na złączach: ø 0,41÷1,63 (awg 26-14), ø 0,51÷2,05 (awg 24-12) - styki przekaźnika
