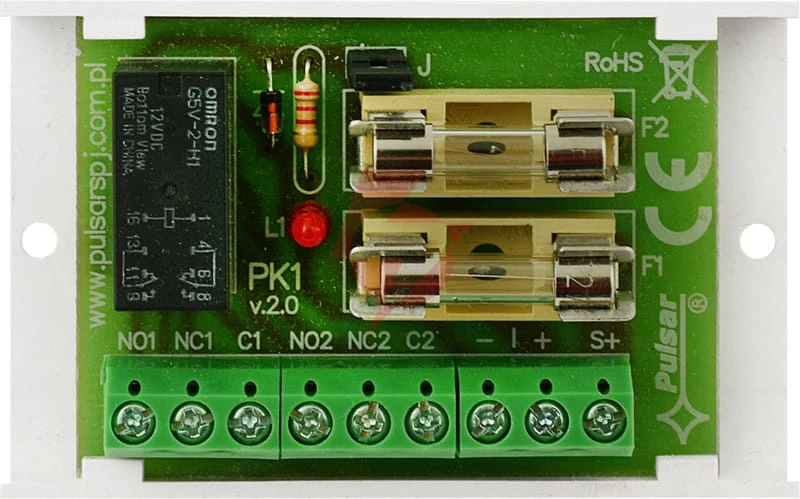

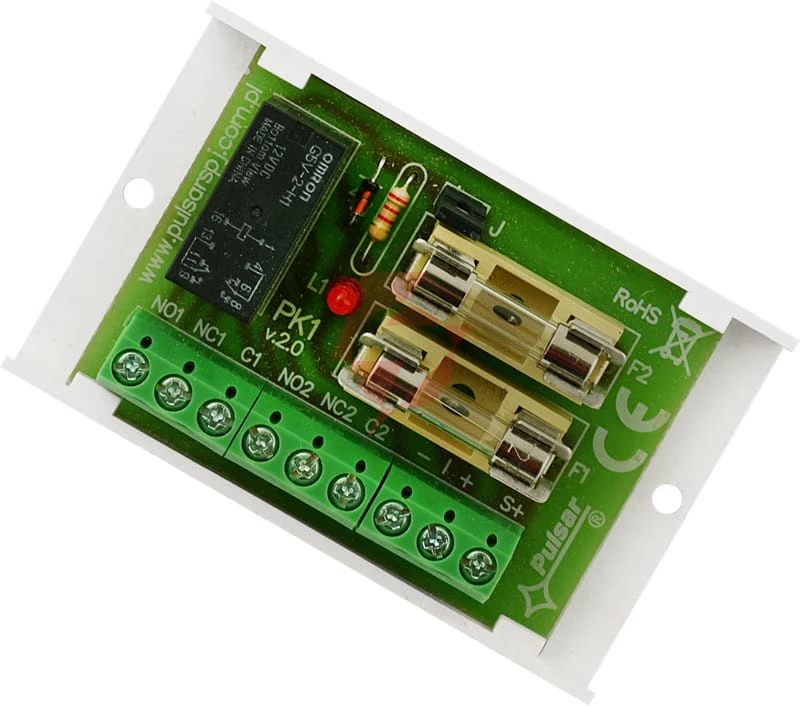

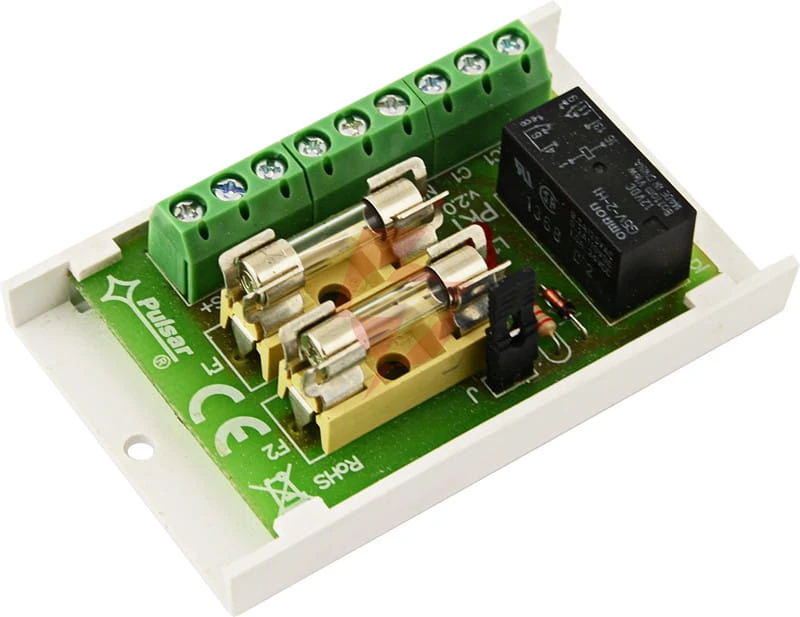

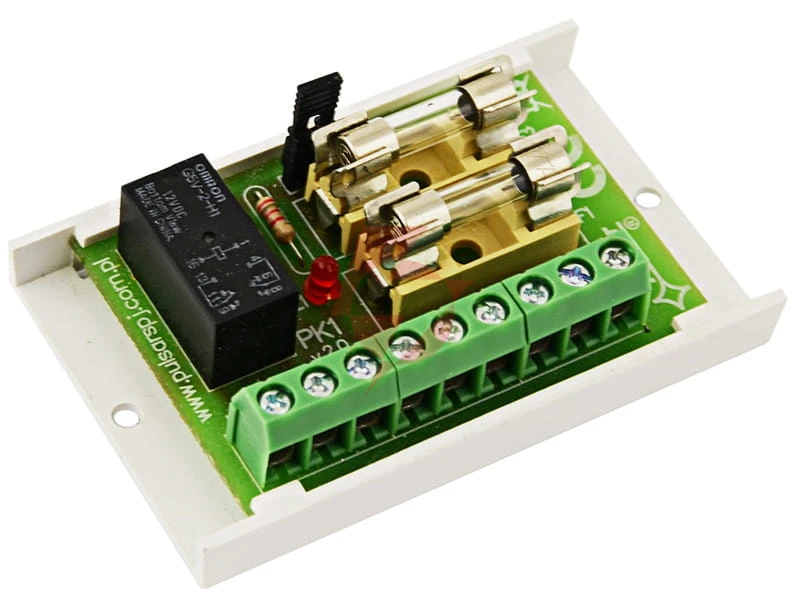

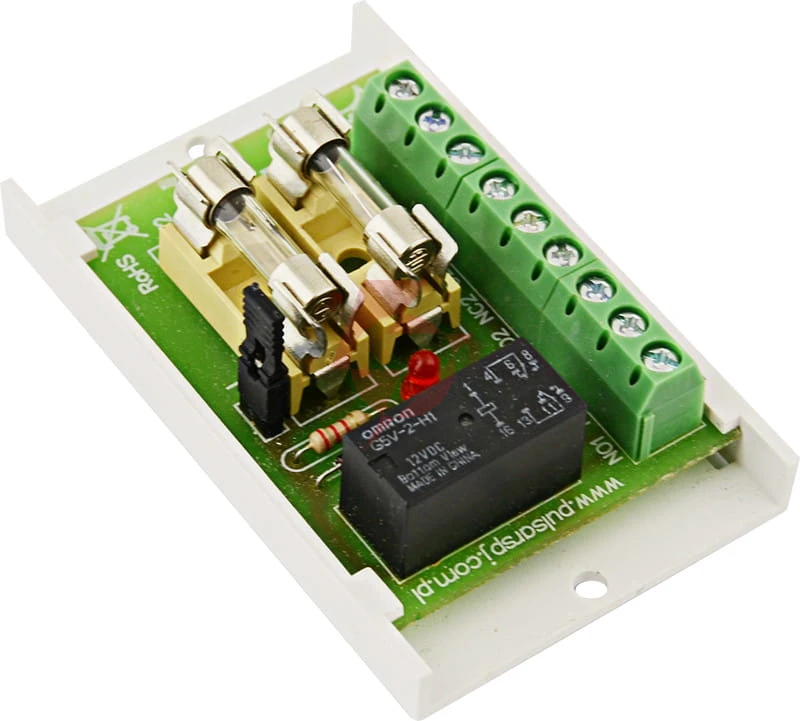

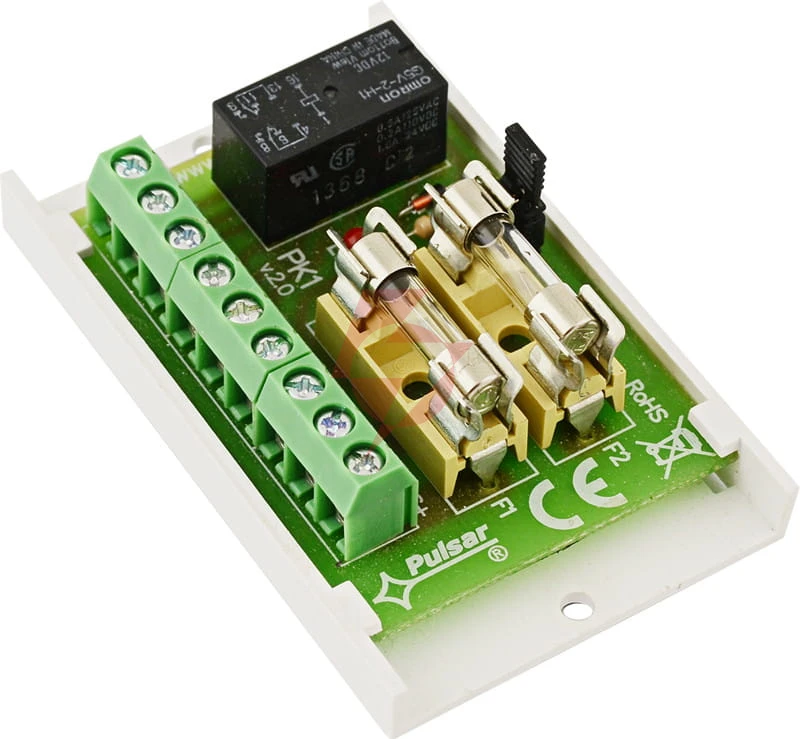

Moduł przekaźnikowy pulsar awz513

Moduł przekaźnikowy pulsar AWZ513 - najważniejsze cechy:

• Zasilanie: 10 - 14 v dc
• Bezpiecznik: 1 x 2A (topik) + 1 x 0.5A (topik)
• Wymiary: 70 x 20 x 43 [+/-2 mm]
• Prąd przełączalny: 2A@30V dc; 2A@50V ac
• Styki: 1 x c/nc/no
• Sygnalizacja: sygnalizacja optyczna led
• Gwarancja: 2 lata od daty produkcji

Moduł przekaźnikowy pulsar AWZ513 - przeznaczenie

Moduł przekaźnikowy PK1 (AWZ513) przeznaczony jest do stosowania w instalacjach niskonapięciowych. Służy do sterowania, sygnalizowania stanów np. W systemach alarmowych, kontroli dostępu. Może być stosowany do sterowania urządzeniami o dużym poborze prądu poprzez wyjścia oc systemów alarmowych. Ponadto zapewnia separację galwaniczną sygnałów, źródeł zasilania w stosunku do wyjść modułu. Posiada szeregowy bezpiecznik w obwodzie przekaźnika (c, no, nc)

Moduł przekaźnikowy pulsar AWZ513 - specyfikacja techniczna:

• Napięcie cewki przekaźnika: 10 ÷ 14 v dc (-/+5%),
• Prąd sterowania cewki: 25 ma@12 v dc
• Ilość przekaźników: 1
• Napięcie styków przekaźnika: 30 v dc / 48 v ac
• Prąd styków przekaźnika: 2 a max.
• Styki przekaźnika: c/nc/no (wyprowadzenia ø 2,05mm: awg 24-12)
• Czas załączenia/wyłączenia: 15ms/8ms (-/+5%)
• Bezpieczniki: F1=2 a, F2=0.5 a
• Temperatura pracy: -10°c ÷ +40°c
• Obudowa: brak, konstrukcja typu “open-frame”, IP00
• Wymiary: l=70, w=43, h=20 [mm, +/-2]
• Waga netto/brutto: 0,04 / 0,06 [kg]
• Montaż: taśma montażowa lub wkręt montażowy x 2
• Deklaracje, gwarancja ce, 2 lata od daty produkcji
• Uwagi: wyprowadzenia na złączach: ø 0,41÷1,63 (awg 26-14), ø 0,51÷2,05 (awg 24-12) - styki przekaźnika
