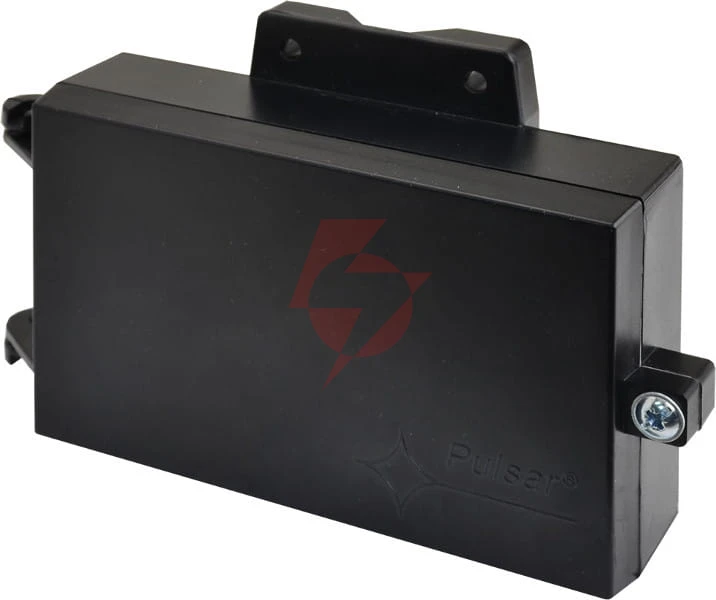

Moduł bezpiecznikowy w obudowie pulsar awz592

Przeznaczenie

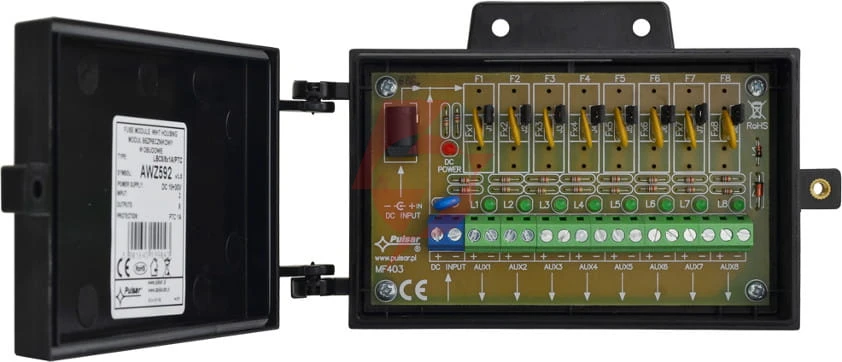

Moduł bezpiecznikowy LBC8 przeznaczony jest do rozdziału zasilania w systemach cctv wymagających napięcia z zakresu 10V ÷ 30V dc. Posiada dwa wejścia zasilania: złącze śrubowe i gniazdo dc 5,5/2,1 oraz osiem niezależnie zabezpieczonych bezpiecznikami polimerowymi ptc 1A wyjść zasilania AUX1 ÷ AUX8. Moduł wyposażony jest w zworki J1 ÷ J8 odłączające zasilanie wyjść AUX1 ÷ AUX8 (zacisk „+”). Zadziałanie bezpiecznika ptc sygnalizowane jest przez zgaszenie odpowiedniej diody led modułu: L1 dla AUX1, L2 dla AUX2 itd. Dodatkowo wejście modułu zabezpieczone jest warystorem chroniącym zasilacz przed skutkami wystąpienia przepięć w układzie zasilania.

Specyfikacja

• Napięcie zasilania: 10V ÷ 30V dc
• Pobór prądu: 8 ma ÷ 70 ma @ uin = 10V ÷ 30V dc
• Ilość wejść zasilania: 2 - gniazdo dc 5,5/2,1 lub złącze śrubowe
• Ilość wyjść zasilania: 8 (zaciski aux)
• Zabezpieczenia: - przeciwzwarciowe scp * - przeciążeniowe olp - przepięciowe - 8 x 1A ptc - 8 x 1A ptc - warystor
• Sygnalizacja optyczna: dioda led czerwona – obecność napięcia zasilania dc diody led zielone L1 ÷ L8 – stan wyjść AUX1 ÷ AUX8
• Warunki pracy: ii klasa środowiskowa, -10°c ÷40°c
• Wymiary: 126 x 78+16 x 42 (wxhxd) [mm] (+/-2)
• Mocowanie: wkręty montażowe x2 (otwory Ø4mm)
• Złącza: - wyjścia zasilania - wejścia zasilania - złącza śrubowe Ф0,51÷2,05 (awg 24-12) - gniazdo dc 5,5/2,1 - złącze śrubowe Ф0,51÷2,05 (awg 24-12)
• Waga netto/brutto: 0,16kg / 0,23kg
• Deklaracje, gwarancja ce, rohs,: 2 lata od daty produkcji
• * zastosowanie zasilacza o zbyt małej wydajności prądowej może spowodować (w przypadku zwarcia jednego z wyjść modułu) chwilowy zanik napięcia na pozostałych.:
