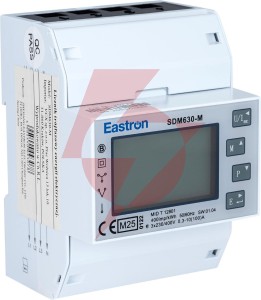

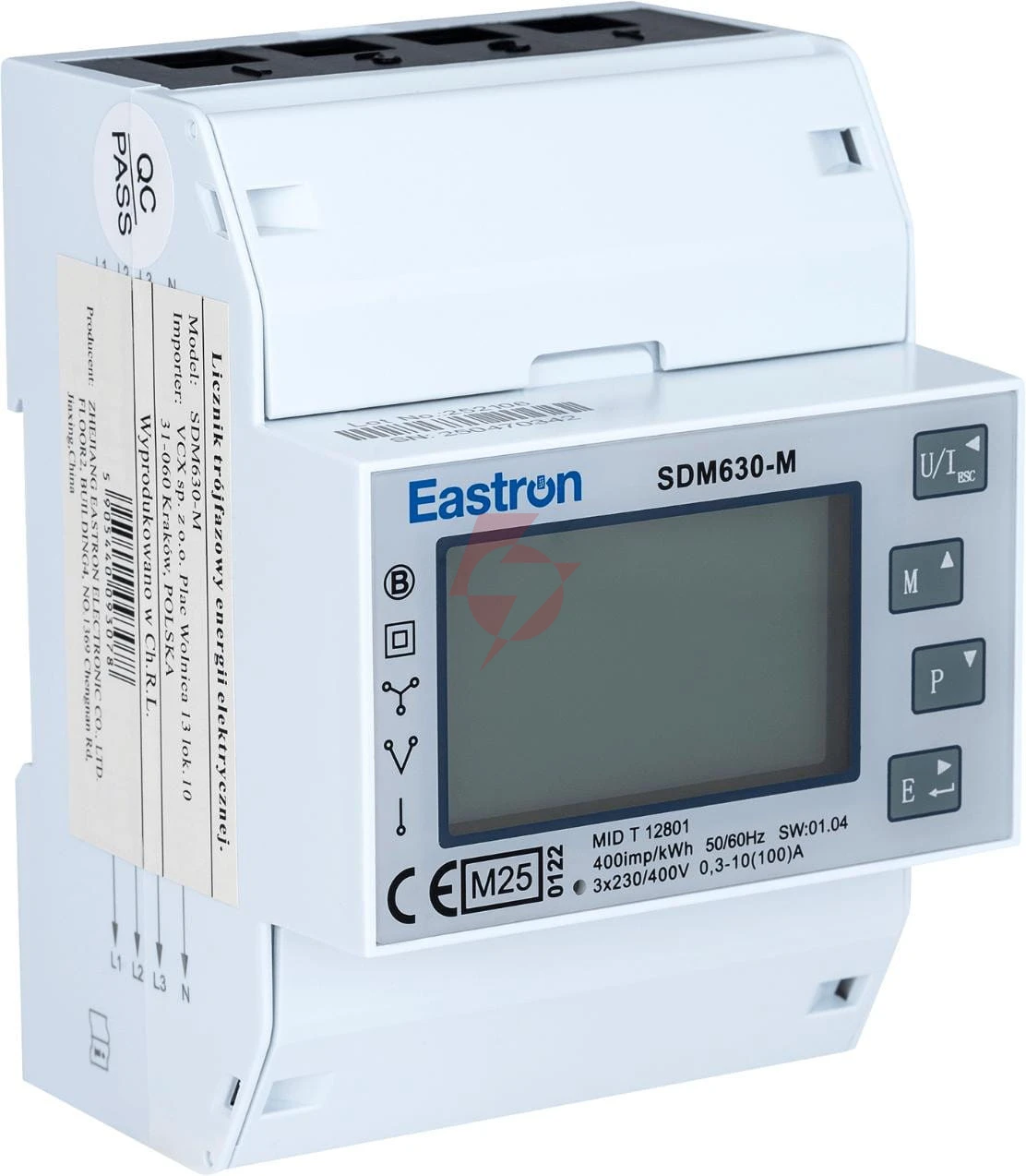

Licznik energii trójfazowy vcx sdm 630 modbus

Przeznaczenie

Dane techniczne:

• Napięcie ac (un): 3×230(400)v
• Zakres napięcia: 80 ~ 120% un
• Prąd bazowy (ib): 10A
• Prąd (imax): 100A
• Prąd (imin): 0,5A
• Prąd rozruchowy: 0,4% ib
• Pobór energii: ≤ 2W/10VA(obwód pomiarowy napięcia) ≤ 4VA (obwód pomiarowy natężenia)
• Napięcie: 0,5% maksymalnego zakresu
• Natężenie: prądu 0,5% nominalnego
• Częstotliwość: 0,2% średniej częstotliwości
• Współczynnik mocy: 1% jedności (0,01)
• Moc czynna (w): ±1% maksymalnego zakresu
• Moc bierna (var): ±1% maksymalnego zakresu
• Moc pozorna (va): ±1% maksymalnego zakresu
• Energia czynna (wh): klasa 1 iec 62053-21
• Energia bierna (varh): ±1% maksymalnego zakresu
• Czas odpowiedzi na sygnał: wejściowy skokowy 1s, typowo, do >99% ostatecznego odczytu, przy 50 hz.
• Temperatura otoczenia pracy: -25°c do 55°c
• Temperatura składowania: -40°c do 70°c
• Wilgotność względna: 0 – 95% bez kondensacji
• Wysokość: do 2000 m.n.p.m
• Czas rozgrzewania: 5s
• Wibracje: 10Hz do 50Hz, 2g, iec 60068-2-6
• Wstrząsy: 30g
• Temperatura pracy od -25°c do +55°c*
• Temperatura przechowywania od -40 °c do +70 °c*
• Wilgotność względna od 0 do 95%, bez kondensacji
• Wysokość pracy do 2000m
• Czas rozruchu (rozgrzewania) 1 minuta
• Wibracje od 10Hz do 50Hz, iec 60068-2-6, 2g
• Przeciążenie 30g w 3 płaszczyznach
• Wymiary szyny din: 72×100 mm (szer. X wys.) wg din 43880
• Montaż szyna: din (din 43880)
• Stopień ochrony: IP51 (w pomieszczeniu)
• Materiał: tworzywo samogasnące Ul94 v-0
• Wyświetlacz 400 imp/kwh

Specyfikacja techniczna – sdm 630 modbus
