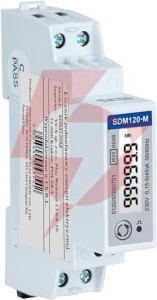

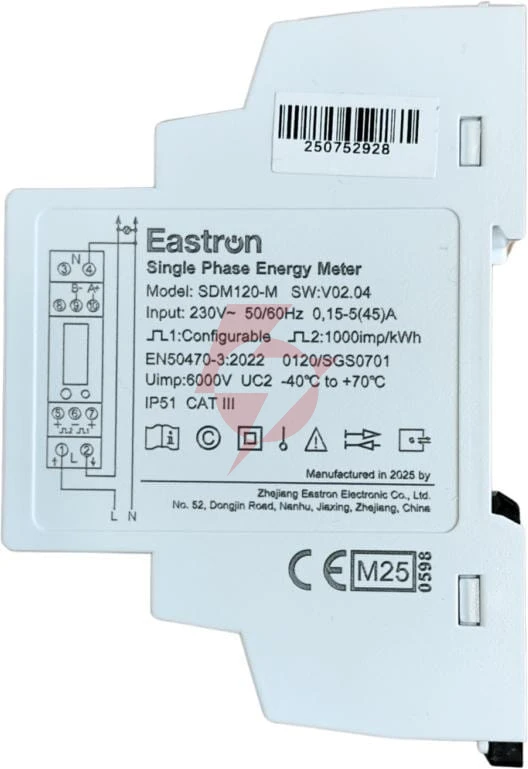

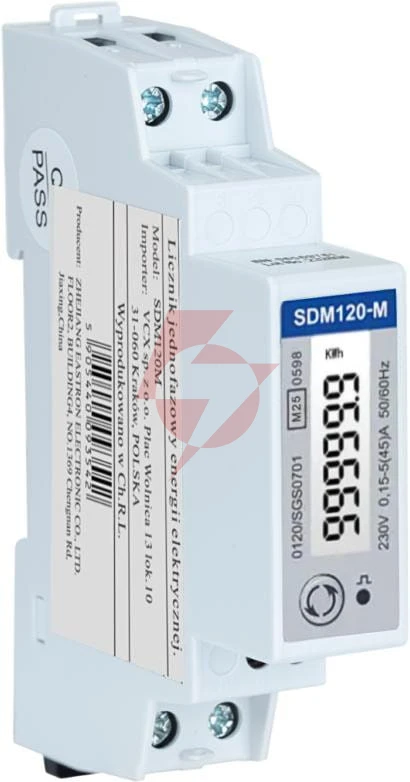

Licznik energii jednofazowy z modbus dwukierunkowy vcx sdm120m (mid)

Przeznaczenie

SDM120M (mid) to nowoczesny, jednofazowy licznik energii elektrycznej przeznaczony do montażu na szynie din, z dwukierunkowym pomiarem energii oraz komunikacją RS485 modbus rtu. Doskonale sprawdza się w pomiarze zużycia energii elektrycznej, monitoringu parametrów sieci oraz zdalnym odczycie danych w instalacjach domowych i przemysłowych.

Główne cechy:

• Pomiar energii czynnej i biernej oraz podstawowych parametrów sieciowych (prąd, napięcie, moc, współczynnik mocy, częstotliwość)
• Dwukierunkowy pomiar energii: import i eksport
• Komunikacja RS485 modbus rtu zapewnia integrację z systemami zarządzania energią
• Dwa wyjścia impulsowe do rejestracji energii
• Podświetlany wyświetlacz lcd ułatwia odczyt danych
• Bezpośrednie podłączenie do sieci – maksymalne obciążenie 45A bez przekładników prądowych
• Montaż na szynie din 35mm
• Certyfikat mid

Dane techniczne:

• Napięcie znamionowe: 230V ac
• Zakres napięcia: 176 – 276V ac
• Prąd wejściowy: 0,15 – 5(45)a
• Maksymalne obciążenie: 45A
• Częstotliwość: 50/60Hz
• Wyjścia impulsowe: 1000/100/10/1 imp/kwh/kvarh (konfigurowalne) oraz 1000 imp/kwh (niekonfigurowalne)
• Zasilanie pomocnicze: 100 – 277V ac; ≤0,04A; <10W
• Odporność: napięcie przemienne 4kV/1min, impulsowe 6kV
• Warunki pracy: -40℃ do +70℃; wilgotność 0-95% bez kondensacji
• Wymiary: 18 × 118 × 64 mm (din 43880)
• Stopień ochrony: IP51 (panel przedni)
• Materiał obudowy: UL94V-0 (samogasnący)
• Montaż: na szynie din

Zastosowanie:

• Monitoring energii pobieranej i oddawanej do sieci,
• Kontrola parametrów pracy instalacji jednofazowych,
• Integracja z systemami automatyki budynkowej dzięki komunikacji modbus.
