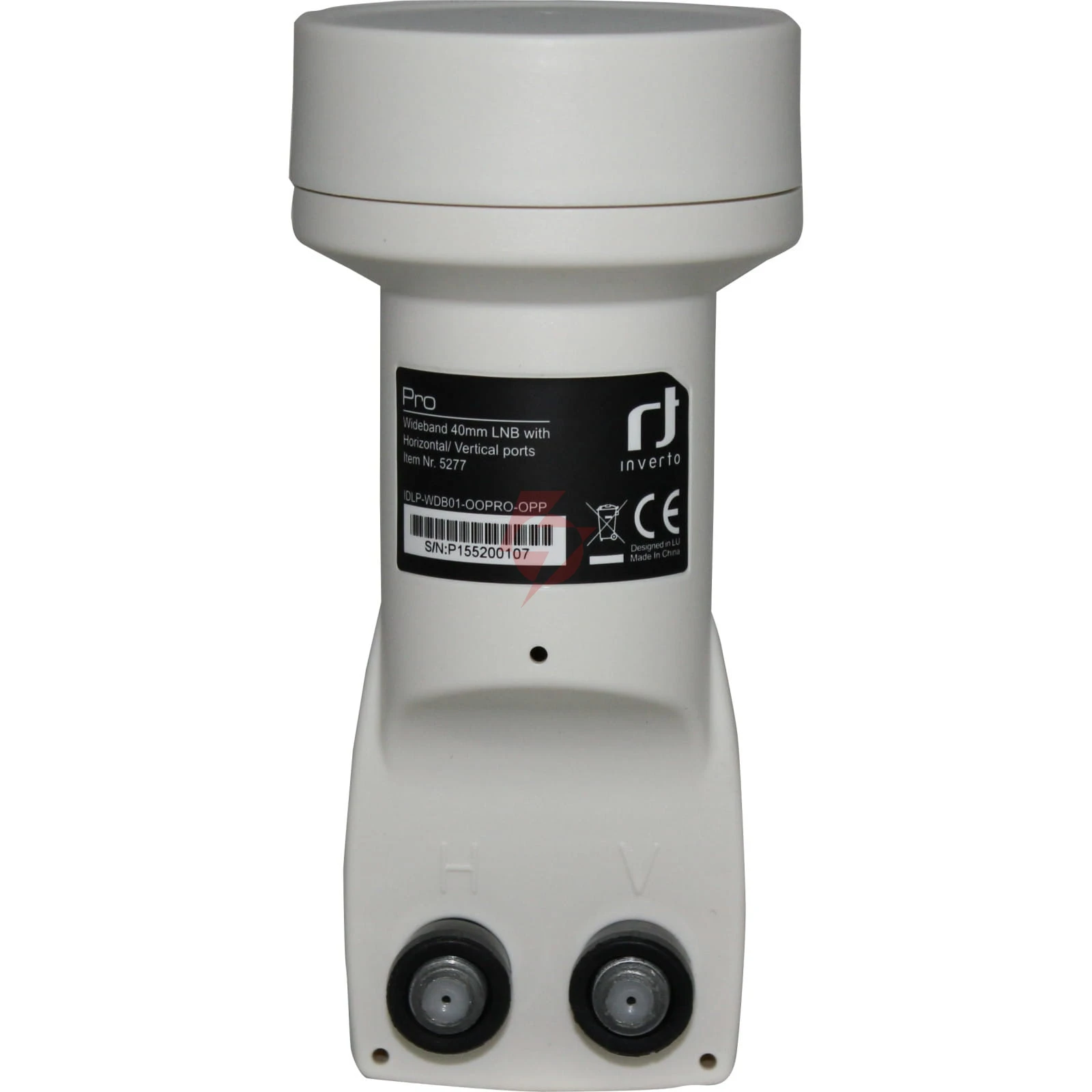

Konwerter inverto wideband

Najważniejsze cechy

• Niski poziom hałasu, zgodny z dvb-S2 (hdtv)
• Niski poziom szumów
• Niskie zużycie energii
• Wysoka izolacja polaryzacji krzyżowej
• Wysoka stabilność częstotliwości
• Większa odporność na zakłócenia 4G

Przeznaczenie

Odbiera dowolny sygnał satelitarny w paśmie ku generując sygnał do dwóch polaryzacji: poziomej i pionowej.

Specyfikacja techniczna

• Pasmo przenoszenia we / wy szerokopasmowego: 10.70 ~ 12.75 ghz
• Zakres częstotliwości o / p: 300 ~ 2350 mhz
• Częstotliwość lo przy @ 25 ° c: 10,4 ghz ± 1 mhz
• Lo drgania temperatury (-30 ~ + 60 ° c): 10,4 ghz ± 2 mhz
• Hałas fazy lo: -80dBc / hz @ 10KHz
• Głośność max db: maks. 1dB
• Wzmocnienie konwersji: 50dB ~ 60dB
• Zysk różnorodność: 5dB (maks.)
• Wzrost płynności (27 mhz): ± 0.5dB / 27MHz
• Odosobnienie polaryzacji krzyżowej: 22dB (min.)
• Odrzucenie obrazu (8.05-10.1 ghz): 40dB (min.)
• P1dB: 0dBm (min.)
• O / p vswr: 2,5: 1 (maks.)
• O / p spurious: -60dBm (maks.)
• Zasilanie dc 10-10V maks. Mama: 150mA maks.
• Średnica sworznia karmy: 55mm
• Średnica szyjki: 40mm
