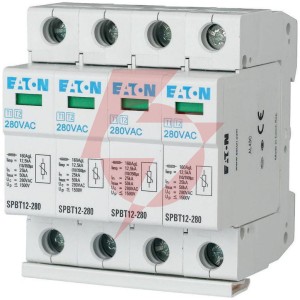

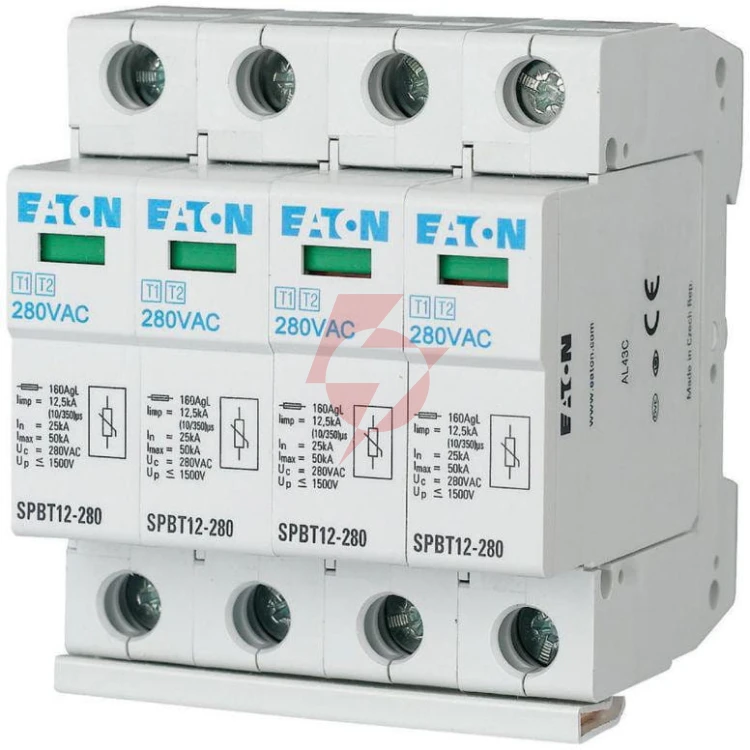

Eaton ogranicznik przepięć t1+t2 b+c 4p 4m 12.5ka 1.5kv tn, tns spbt12-280/4

Przeznaczenie

•  eaton moeller xpole SPBT12, nr kat. 158331.
• Typ urządzenia: ogranicznik przepięć typ 1+2 (klasa i+ii), zestaw urządzenia piorunochronnego i spd.
• Zastosowanie systemowe: układ tn-s (zestaw 4‑biegunowy), możliwość stosowania w tn/tt zgodnie z dokumentacją projektową.
• Liczba biegunów: 4P, tory L1, L2, L3, n.
• Napięcie znamionowe sieci: 230/400 v ac, 50/60 hz.
• Największe ciągłe napięcie pracy uc ​: 280 v ac (l–pe).
• Prąd udarowy piorunowy iimp(10/350 µs): 12,5 ka na biegun.
• Energia właściwa: 39,1 kj/ω.
• Poziom ochrony up ​: 1,5 kv dla l–pe.
• Konfiguracja ochrony: l–pe, n–pe, zestaw ochrony dla stref lpz 0–1.
• Montaż: na szynie din 35 mm, szerokość 4 moduły.
• Zaciski: przewody sztywne do 25 mm², linka do 35 mm².
• Sygnalizacja: optyczny wskaźnik stanu modułów ochronnych.
• Stopień ochrony obudowy: IP20 (wbudowane w rozdzielnicę).
• Zastosowanie: rozdzielnice główne i piętrowe w obiektach mieszkalnych, usługowych i przemysłowych nn, w instalacjach z zewnętrzną instalacją odgromową.
