Przełączniki i łączniki krzywkowe
Przełączniki i łączniki krzywkowe
Przełączniki i łączniki krzywkowe to elementy aparatury elektrycznej stosowane do ręcznego sterowania i przełączania obwodów prądu przemiennego oraz stałego. Umożliwiają realizację funkcji załączania, zmiany kierunku obrotów, przełączania torów zasilania, a także wyboru trybów pracy urządzeń. Charakteryzują się zwartą budową, wysoką trwałością mechaniczną i elektryczną oraz szerokim zakresem konfiguracji zestyków.
Łączniki krzywkowe wykorzystywane są w układach sterowania maszyn, napędów, rozdzielnic oraz systemach automatyki. Dzięki modułowej konstrukcji pozwalają na dopasowanie parametrów łączeniowych do specyfikacji technicznej instalacji. Zgodne z normą PN-EN 60947-3 stanowią niezawodne rozwiązanie dla instalacji przemysłowych i budynkowych.
Lista produktów

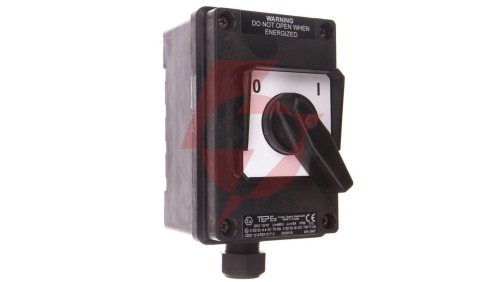

Łącznik 0-1 250V 16A czarny Ex SKX 13/10 IP66 strefa 1,21 oraz 2,22 31-000-9024

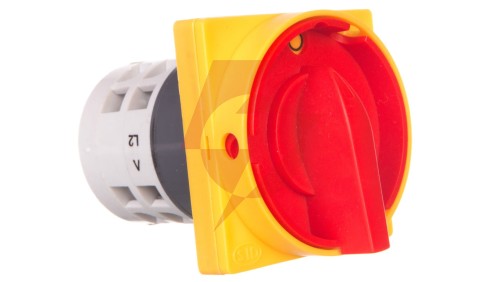

Łącznik krzywkowy /rozłącznik gł./ 0-I na kłódkę IP65 Łuk E16-15RG 951619

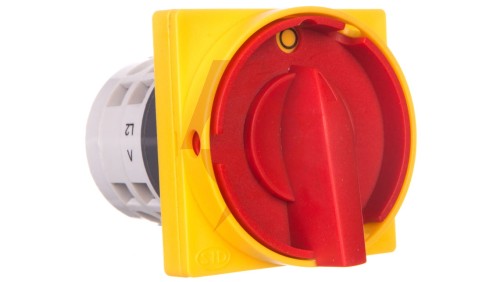

Łącznik krzywkowy /rozłącznik główny/ 0-I 3P 25A na kłódkę IP65 Łuk E25-15RG 952519

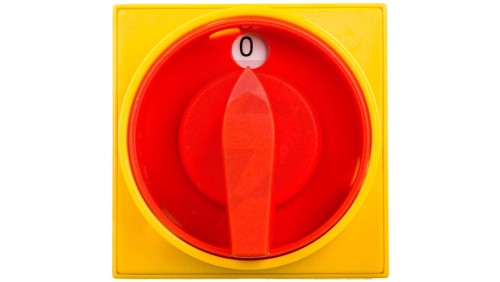

Łącznik krzywkowy 0-1 16A 3P do wbudowania żółto-czerwony SK16-2.8211P08
Łącznik krzywkowy 0-1 16A 3P tablicowy na kłódkę IP65 / LW16 0-1 3P TRG
Budowa i działanie
Przełącznik lub łącznik krzywkowy składa się z zestawu styków mechanicznych, które są załączane przez obrót osi napędowej z uchwytem manewrowym. Kształt krzywki decyduje o kolejności i sposobie załączania poszczególnych torów prądowych. Mechanizm umożliwia wybór pozycji roboczych i zapewnia jednoznaczne stany łączeniowe, co eliminuje ryzyko zwarcia międzyfazowego. Dostępne są wersje jedno- i wielosekcyjne, przystosowane do pracy przy różnych wartościach napięcia i prądu.
Parametry techniczne
- prąd znamionowy: od 10A do 125A
- napięcie znamionowe: do 690V AC
- liczba pozycji: 2-12
- konfiguracje styków: 1-6 torów, NO/NC
- trwałość mechaniczna: powyżej 1 000 000 cykli
- montaż: panelowy, tablicowy lub na szynie DIN
Zastosowanie
- sterowanie silnikami i zmianą kierunku obrotów
- przełączanie źródeł zasilania i trybów pracy
- układy pomiarowe i testowe
- pulpity sterownicze i rozdzielnice elektryczne
- automatyka przemysłowa i instalacje technologiczne
Korzyści i funkcjonalność
- stabilne i pewne działanie w długim okresie eksploatacji
- kompaktowa budowa i łatwy montaż
- możliwość konfiguracji liczby pozycji i torów
- wysoka odporność na czynniki środowiskowe
- optymalna przewodność i wytrzymałość termiczna styków
Dobór przełącznika lub łącznika
Dobierając przełącznik krzywkowy, należy określić liczbę torów, prąd znamionowy, napięcie pracy oraz funkcję, jaką ma realizować dany układ. W aplikacjach przemysłowych stosuje się aparaty o wzmocnionej konstrukcji, odpowiednie dla intensywnego cyklu pracy. W instalacjach budynkowych często wybierane są modele kompaktowe do montażu tablicowego lub modułowego.
Oferta kategorii
W kategorii dostępne są przełączniki i łączniki krzywkowe renomowanych producentów, przystosowane do pracy w szerokim zakresie napięć i prądów. Urządzenia oferują różne konfiguracje zestyków, pozycje robocze oraz konstrukcje obudów, dzięki czemu można je dopasować do indywidualnych wymagań instalacji.
W celu doboru odpowiedniego przełącznika lub łącznika krzywkowego skorzystaj z formularza: https://www.sklepelraf.pl/pl/contact
Przeanalizujemy specyfikację instalacji i dobierzemy optymalne rozwiązanie techniczne gwarantujące niezawodne działanie i bezpieczeństwo użytkowania.
