Aparatura do kompensacji mocy biernej
Aparatura do kompensacji mocy biernej
Aparatura do kompensacji mocy biernej obejmuje urządzenia przeznaczone do poprawy współczynnika mocy oraz redukcji strat energii w instalacjach elektrycznych. W kategorii znajdują się kondensatory, regulatory współczynnika mocy, styczniki do baterii kondensatorów, dławiki oraz kompensatory aktywne.
Rozwiązania te stosowane są w instalacjach przemysłowych i komercyjnych w celu ograniczenia opłat za energię bierną, stabilizacji pracy sieci oraz poprawy efektywności energetycznej układów zasilania.
Lista produktów

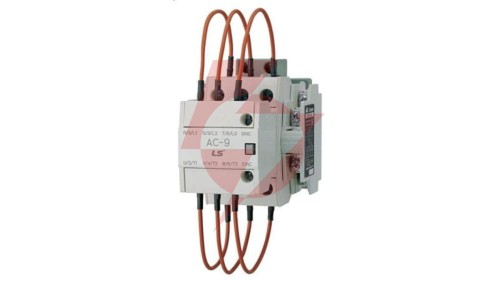

Moduł AC-9 do baterii kondensatorów dla styczników MC-9b..MC-22b i MC-32a..MC-40a 83631611001
Moduł AC-75 do baterii kondensatorów dla styczników MC-75a..MC-100a 83631613014
Dławik kompensacyjny 1-fazowy D1K 0,030/230 0,13A/5,65H 230V 30Var, Ta 40, 17000-1366
Dławik kompensacyjny 1-fazowy D1K 0,050/230 0,22A/3,290H 230V 50Var, Ta 40, 17000-1454
Stycznik do załączania kondensatorów 7,5kvar przy 400VAC, cewka 400VAC 50/60Hz BFK0910A400
Zakres aparatury kompensacyjnej
Kategoria obejmuje urządzenia i komponenty do budowy systemów kompensacji mocy biernej, w tym kondensatory mocy, regulatory współczynnika mocy (cos φ), styczniki do łączenia baterii kondensatorów, dławiki oraz kompensatory aktywne. Uzupełnieniem są akcesoria montażowe i elementy rozbudowy instalacji.
Funkcje i zastosowanie
- Poprawa współczynnika mocy (cos φ) w instalacji
- Redukcja mocy biernej indukcyjnej
- Ograniczenie strat energii i spadków napięcia
- Zmniejszenie obciążenia transformatorów i linii zasilających
- Unikanie opłat za energię bierną
Elementy systemu kompensacji
- Kondensatory do kompensacji mocy biernej – podstawowy element generujący moc bierną pojemnościową
- Regulatory współczynnika mocy – sterowanie załączaniem stopni baterii kondensatorów
- Styczniki do baterii kondensatorów – dedykowane do pracy z prądami załączeniowymi
- Dławiki – ograniczenie prądów harmonicznych i ochrona kondensatorów
- Kompensatory aktywne – dynamiczna kompensacja mocy biernej i filtracja harmonicznych
Parametry techniczne doboru
- Moc bierna kompensacji (kvar) dopasowana do charakteru obciążenia
- Napięcie znamionowe kondensatorów (V)
- Częstotliwość pracy (Hz)
- Poziom harmonicznych w sieci i potrzeba zastosowania dławików
- Zakres regulacji regulatora cos φ
- Warunki pracy: temperatura, wentylacja, obciążenie instalacji
Wskazówki instalacyjne
System kompensacji mocy biernej powinien być dobierany na podstawie pomiarów obciążenia oraz analizy charakterystyki odbiorników. W instalacjach z dużą zawartością harmonicznych zaleca się stosowanie dławików ochronnych. Kluczowe jest prawidłowe rozmieszczenie elementów w rozdzielnicy, zapewnienie odpowiedniego chłodzenia oraz właściwe sterowanie załączaniem stopni kompensacji.
Jeżeli potrzebujesz doboru urządzeń, weryfikacji parametrów technicznych, sprawdzenia kompatybilności elementów lub konsultacji projektowej, wyślij zapytanie przez formularz kontaktowy: sklepelraf.pl/pl/contact. Przeanalizujemy wymagania instalacji i pomożemy dobrać optymalną konfigurację zgodnie z przeznaczeniem i warunkami pracy.
